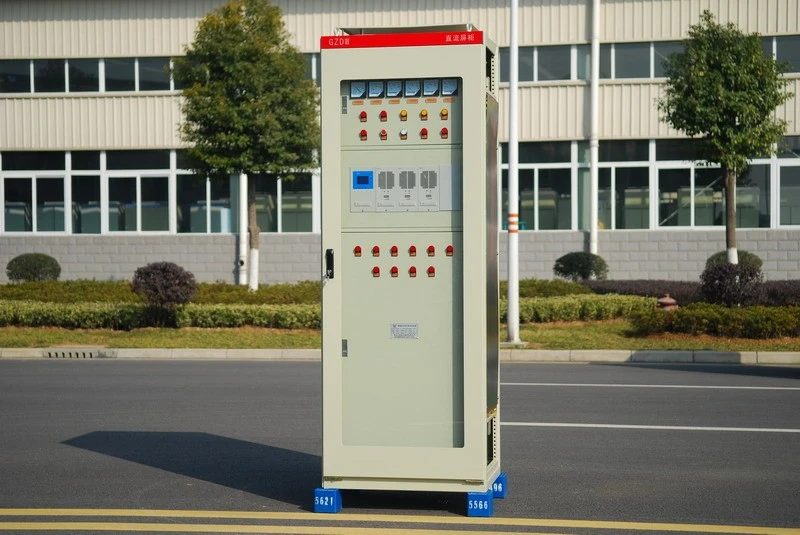

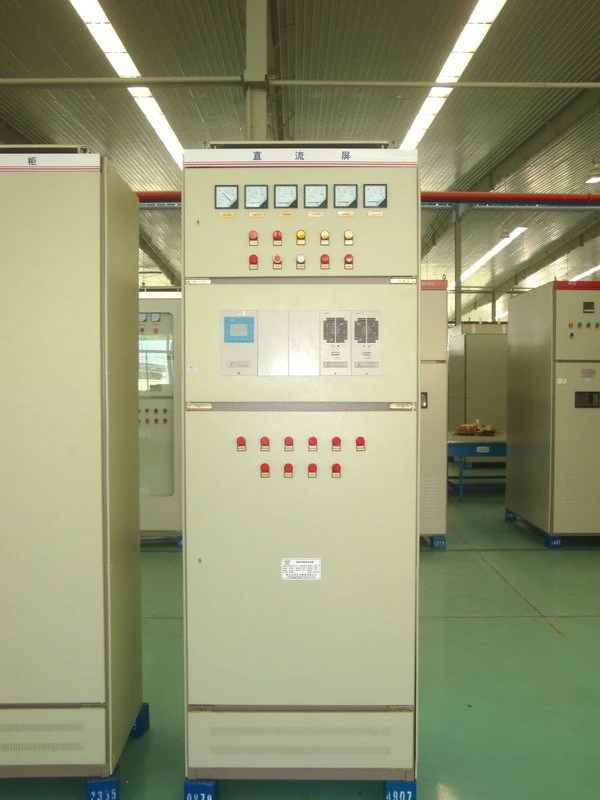

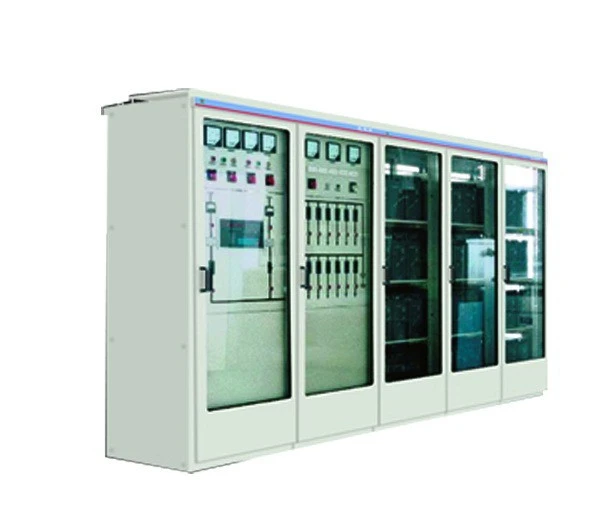

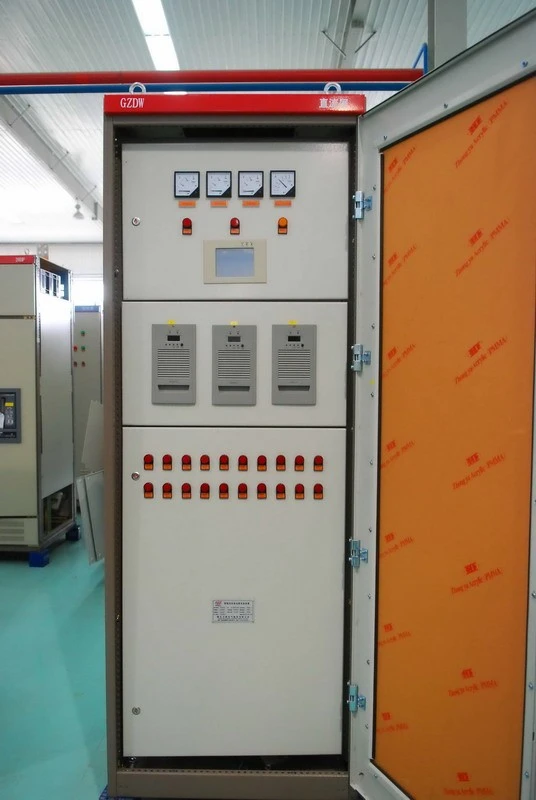

GZDW-SerieDC-Ladeschrank
Einführung
Der DC-Ladeschrank der GZDW-Serie eignet sich für 10-kV- bis 500-kV-Umspannwerke, Kraftwerke, hohe Gebäude, den Verteilerraum des Wohnviertels und kleine eigenständige Kraftwerke als Hochspannungsschalter, Relaisschutz, Betrieb der automatischen Ausrüstung, Steuerversorgung und Unfall-Hauptbeleuchtungsversorgung. Dies gilt auch für andere Fälle, in denen Gleichstromversorgungen benötigt werden.
Vorteil
DC-Ladeschränke haben viele Nachteile und können den Anforderungen der sich schnell entwickelnden Energietechnik nicht gerecht werden. Die Hochfrequenz-Schaltversorgung bietet die Vorteile eines kleinen Volumens, eines geringen Gewichts, eines hohen Wirkungsgrads, einer ziemlich niedrigen Ausgangswelle, einer schnellen modalen Reaktion, einer hohen Regelgenauigkeit und einer zusätzlichen Modulleistung. Es besteht der Trend, dass die Hochfrequenz-Schaltversorgung die Phasenversorgung schrittweise ersetzen wird. Insbesondere mit der rasanten Entwicklung der leistungselektronischen Technik und der Verbesserung der Leistungs- und Geräteverarbeitung sind die Zuverlässigkeit und der Anwendungsbereich der Hochfrequenz-Schaltversorgung weitaus besser als die der Phasenversorgung und der Sättigungsversorgung.
Es gelten die Bedingungen
Umgebungstemperatur: -10 Grad bis +45 Grad
Höhe über dem Meeresspiegel: Weniger als oder gleich 2400 m
Relative Luftfeuchtigkeit: Tagesdurchschnitt kleiner oder gleich 95 % Monatsdurchschnitt kleiner oder gleich 90 %
Erdbebenstärke kleiner oder gleich 8
Keine Brand-, Explosionsgefahr, schwere Verschmutzung, chemische Erosion oder schwere Erdbeben.
Technische Parameter
- AC-Eingangsstromversorgungen bestehen aus zwei Stromkreisen, einer drei{0}}phasigen, vier-Leiter-Hauptversorgung und einer Reserveversorgung. Nenneingangsspannung: drei-Phasen-Wechselstrom, vier-Leitung 380 V ± 10 %, Frequenz 50 Hz ± 5 %.
- Blitzschutz: mehr als 2000:1.
- Nennausgangsgleichspannung: 110 V, 220 V.
- Nennausgangsstrom: 6A, 10A, 12A, 20A, 30A, 40A, 50A, 60A, 70A, 80A, 90A, 100A, 120A, 130A, 150A, 180A, 200A, 260A, 300A, 400A.
- Nennkapazität der Sekundärzelle: 10 Ah, 20 Ah, 38 Ah, 65 Ah, 100 Ah, 150 Ah, 200 Ah, 300 Ah, 500 Ah, 600 Ah, 800 Ah, 1000 Ah, 1500 Ah, 2000 Ah, 3000 Ah.
- Systemkapazität: 10 Ah, 20 Ah, 38 Ah, 65 Ah, 100 Ah, 150 Ah, 200 Ah, 300 Ah, 400 Ah, 600 Ah, 800 Ah, 1000 Ah, 1500 Ah, 2000 Ah, 3000 Ah.
- Komplettes Gerätegeräusch:<55dB.
- Betriebsart: Dauerbetrieb.
LeistungEigenschaften des Lademoduls
Technische Parameter der drei Sortierzellen:
TTechnischer Index des Moduls240D05A
|
Artikel |
Index |
Testbedingung |
||
|
Min |
Repräsentativer Wert |
Max |
||
|
Eingangsspannungsbereich (VAC) |
300 |
380 |
456 |
Ausgang 240 ADC, Volllast |
|
Ausgangseinstellbereich (VDC) |
180 |
230 |
300 |
Eingang 380DAC, Volllast |
|
Stabilisierte Spannungsgenauigkeit |
0.01% |
0.5% |
Ausgang 198–286 VDC, 20–100 % Last, Eingang 300–456 VAC |
|
|
Stabilisierte Stromgenauigkeit |
0.08% |
0.5% |
Ausgang 198–286 VDC, 20–100 % Last, Eingang 300–456 VAC |
|
|
Dynamischer Effekt |
12uS |
50us |
100us |
Nennleistung 20–75 % Lastsprung |
|
Effizienz des Ladegeräts |
88% |
90% |
91% |
Ausgang 300 V, 5 A |
|
Maximal hörbarer Lärm (dB) |
50 |
60 |
Volllast, Umgebungsgeräusch 40 dB |
|
|
Lagertemperatur (Grad) |
-40 |
35 |
60 |
|
|
Betriebsumgebungstemperatur (Grad) |
-15 |
25 |
45 |
Ausgang 240V, 20A |
|
Breitfrequenz-Streurauschen (mV) |
18 |
25 |
40 |
Nenneingang und -ausgang, Widerstandslast |
|
Spitzenstreurauschen (mV) |
100 |
300 |
400 |
Nenneingang und -ausgang, Widerstandslast |
|
Paralleler asymmetrischer Stromgrad |
±0.5% |
±2% |
±5% |
Bewerteter Eingang und Ausgang, Überwachung des Ausgleichsstroms |
|
Startverzögerung (Sekunden) |
1 |
2 |
3 |
|
|
Welligkeitsfaktor |
0,01 % bis 0,1 % |
Frequenzbreite 0-20 MHz |
||
|
Spannungsfestigkeit |
1500 VAC 50 Hz |
Zeit 1 Minute, Leckstrom 10 mA |
||
|
Anstieg der inneren Kühlertemperatur |
Weniger als oder gleich 25 Grad |
Umgebungstemperatur 45 Grad |
||
|
Klasse laden |
Kontinuierlicher Betrieb bei Nennausgangsstrom der Klasse 100 % |
Im Floating-Charge-Spannungsbereich |
||
|
Automatische Strombegrenzungskennlinie |
Der Ausgangsstrom überschreitet 112 % des Nennstroms |
Konstanter Leistungsschutz, der Ausgangsstrom erhöht sich nicht und die Gleichspannung verringert sich. |
||
|
Eingangsüberspannungsschutz |
Eingangsspannungs-Einstellwert (456 ± 5 VAC), Gleichrichter automatisch schließen. Bei Blitzeinschlägen mit Überspannung wird ein spezieller Blitzableiter von HARRIS für Elemente verwendet. |
Automatische Rückkehr, wenn die Spannung normal ist. Der Überspannungswert kann eingestellt werden (wird eingestellt, wenn der Ausgang keine-Last hat) |
||
|
Ausgangsüberspannungsschutz |
Stoppt die Ausgabe automatisch, wenn die Ausgangsspannung 328 ± 3 VDC überschreitet, um Geräteschäden zu vermeiden. |
Automatische Rückkehr, wenn die Spannung niedriger als der Überspannungswert ist. Der Überspannungswert kann eingestellt werden. |
||
|
Kurzschlussschutzcharakteristik des Ausgangs |
Bei allen Eingangsspannungs-, Ausgangsspannungs- und Lastbedingungen kommt es aufgrund des Fehlers zu einem Kurzschluss am Ausgang. |
Automatische Rückkehr zum Normalbetrieb nach Fehlerbehebung. |
||
