Metallgekapselte Mittelspannungsschaltanlage

Stellen Sie sich den KYN61-40.5 als das „High-End-Lego“ der Energiebranche vor. Es ist präzise aus hochqualitativen Aluminium--Bausteinen aus verzinktem Stahl zusammengesetzt, die jeweils sorgfältig mit CNC-Werkzeugmaschinen geschnitten werden. Dieses modulare Design verleiht ihm nicht nur eine scharfe, industrielle Ästhetik, sondern sorgt auch für außergewöhnliche strukturelle Stabilität. Es lässt sich schnell montieren und einfach erweitern und erfüllt so perfekt die vielfältigen Layout-Anforderungen moderner Kraftwerke.

Anfrage senden

Beschreibung

Technische Parameter

KYN61-40,535kV metallverkleidete Schaltanlagenmit Metall-verkleidetabnehmbare KlimaanlageMetallGeschlossene metallgekapselte Mittelspannungsschaltanlage

Allgemein

Normaler Gebrauchszustand

3.1 Umgebungstemperatur: -15 Grad -+40 Grad;

3.2 Höhe über dem Meeresspiegel: nicht mehr als 1000 m;

3.3 Relative Luftfeuchtigkeit der Luft: Tagesdurchschnitt kleiner oder gleich 95 % Monatsdurchschnitt kleiner oder gleich 90 %

3.4 Erdbebenstärke Kleiner oder gleich 8

3.5 Orte ohne korrosive oder brennbare Gase, Wasserdampf und andere offensichtliche Verschmutzungen.

Hinweis: Über die normalen Nutzungsbedingungen hinaus kann sich der Benutzer an den Hersteller wenden.

Modellanleitung

QQ1762332701522

Wichtige technische Parameter

Name		Einheit	Daten
Nennspannung		kV	40.5
Nennstrom		A	1250,1600,2000,(2500)
1min Netzfrequenzspannungsfestigkeit		kV	95
Nenn-Blitzstoßfestigkeit		kV	185
Hilfsstromkreis, Steuerstromkreis Netzfrequenzfestigkeitsspannung		V/1min	2000
Nennfrequenz		Hz	50
Bemessungskurzschlussausschaltstrom		kA	20,25,31.5
Nennkurzzeittolerante Spannung/Nennkurzschlussdauer		kA/4s	20,25,31.5
Bewerteter Spitzenstrom		kA	50,63,80
Bemessungskurzschlussstrom-		kA	50,63,80
Nennspannung des Steuerkreises		V	DC:110.220; AC:110.220
Schutzstufe	Schaltanlagengehäuse		IP3X
	Fach (Tür offen)		IP2X

Schematische Darstellung des Aufbaus der Schaltanlage

A, Raum mit zwei Instrumenten

B, Handkarrenraum

C, Sammelschienenraum

D, Kabelraum

1, Ventil

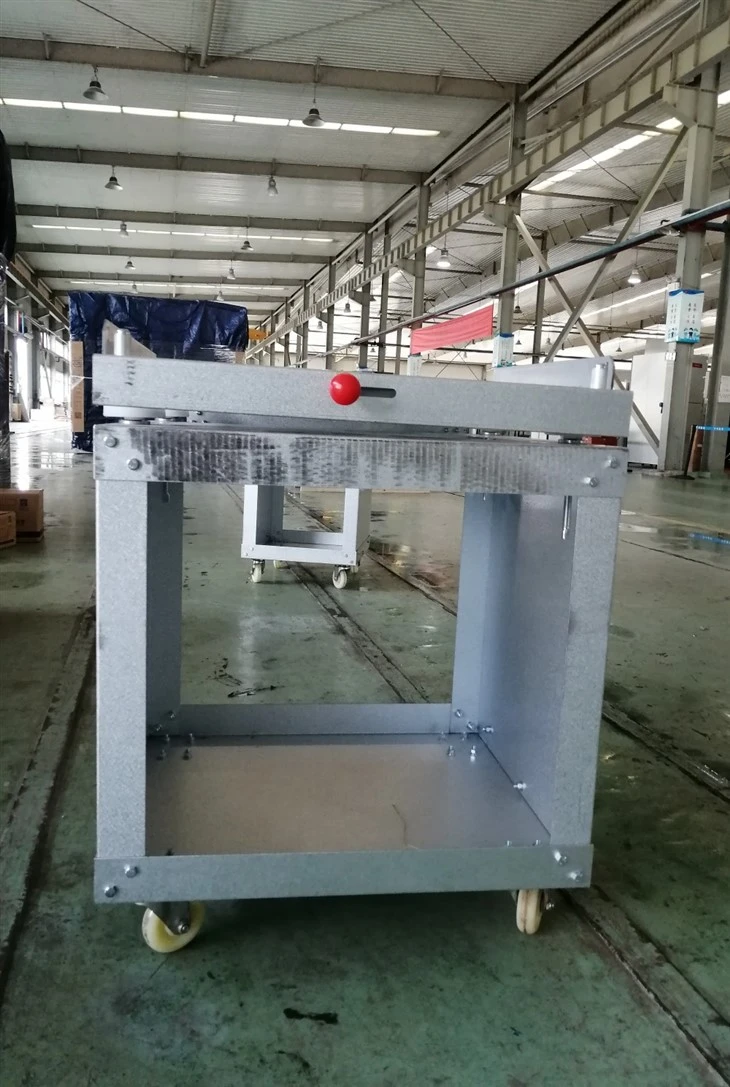

2, Leistungsschalter-Handwagen

3, Doppelstecker

4, Der Hauptbus

5, Sammelschienenbuchse

6, Erdungsschalter

7, Kontaktbox

8, Kabelverbindung

9, Stromwandler

10, Druckentlastungsvorrichtung

FAQ

F: Sind Sie eine Fabrik oder ein Handelsunternehmen?

A: Wir sind eine Fabrik.

F: Wie stellen Sie die Qualität Ihrer Produkte sicher?

A: Jedes vom Hersteller während der Garantiezeit verursachte Qualitätsproblem wird von unserem Unternehmen kostenlos repariert oder ersetzt.

F: Wie erfolgt die Zahlung? Muss ich eine Anzahlung leisten?

A: 30 % im Voraus, 70 % vor dem Versand.

F: Wie sieht Ihr Serviceprozess aus?

A: Wir bieten Zeichnungsentwurfsdienste und Inbetriebnahmedienste an.
