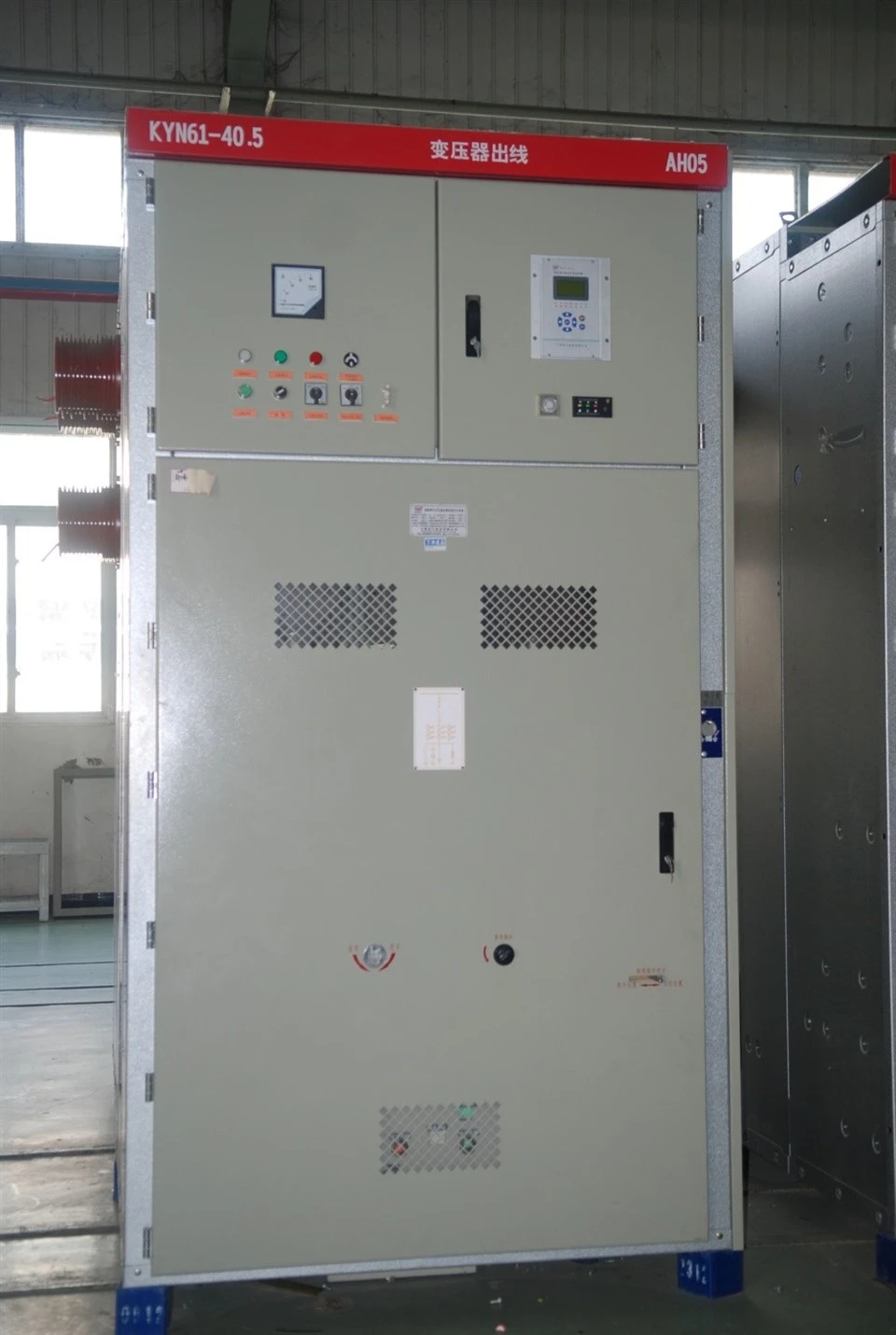

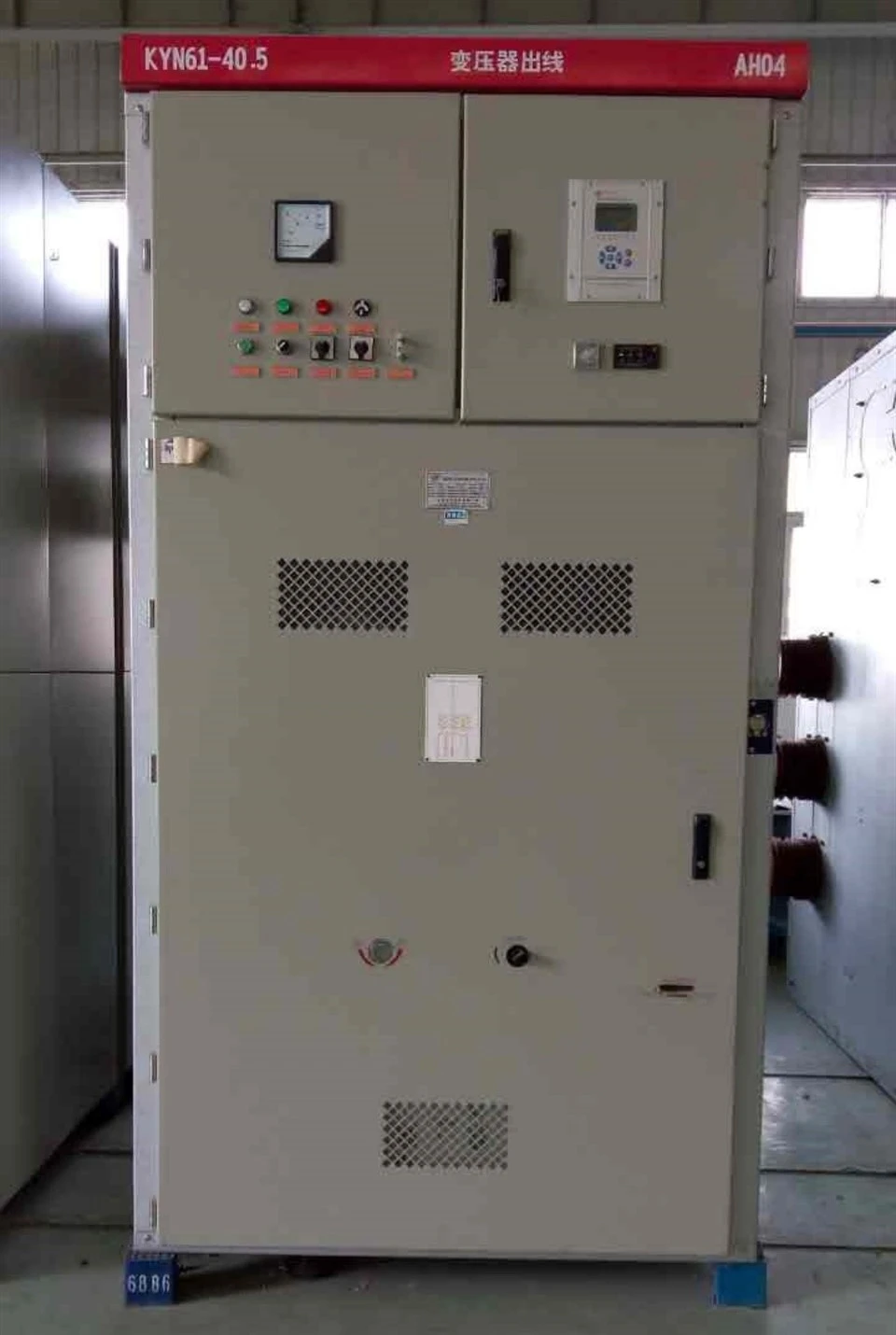

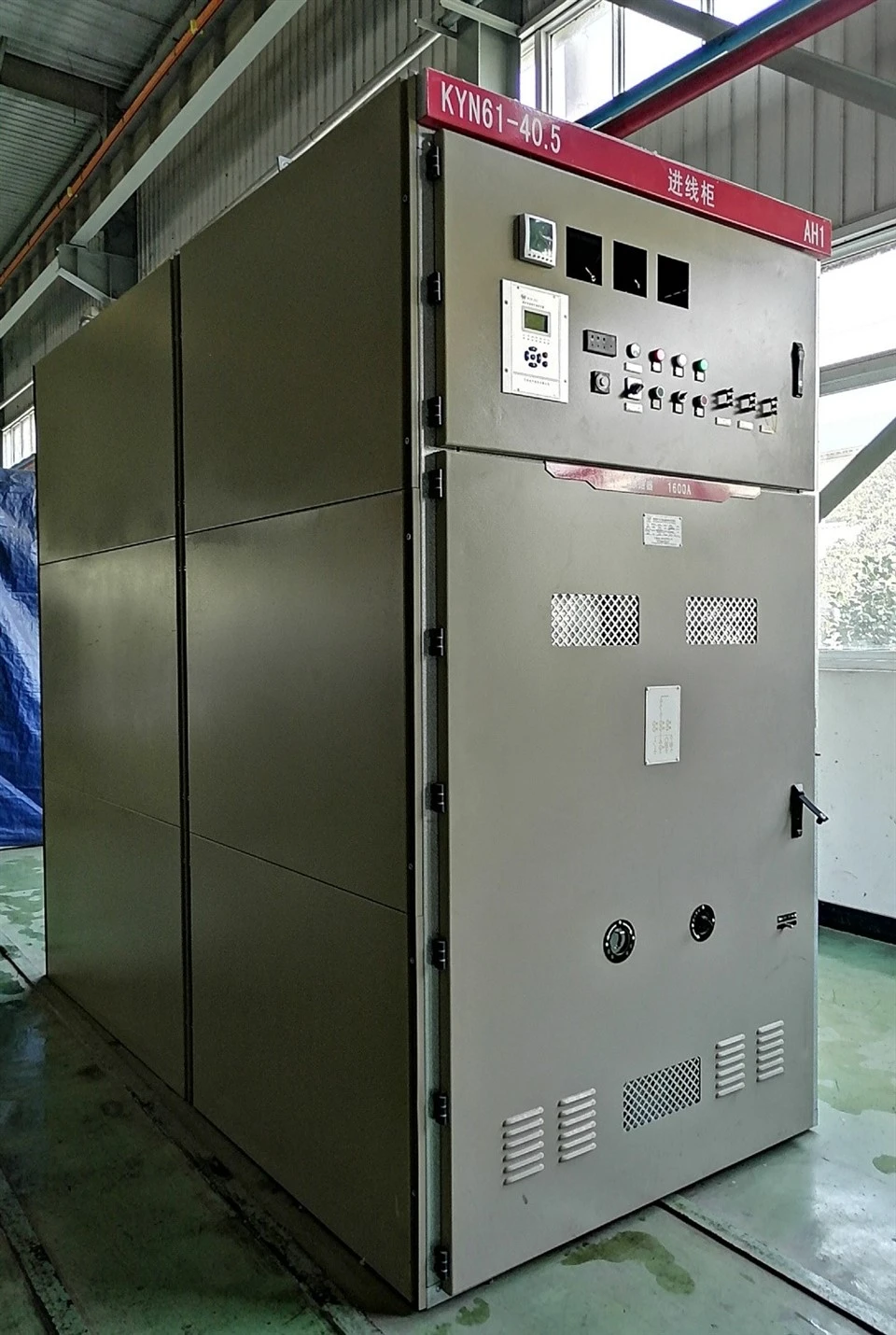

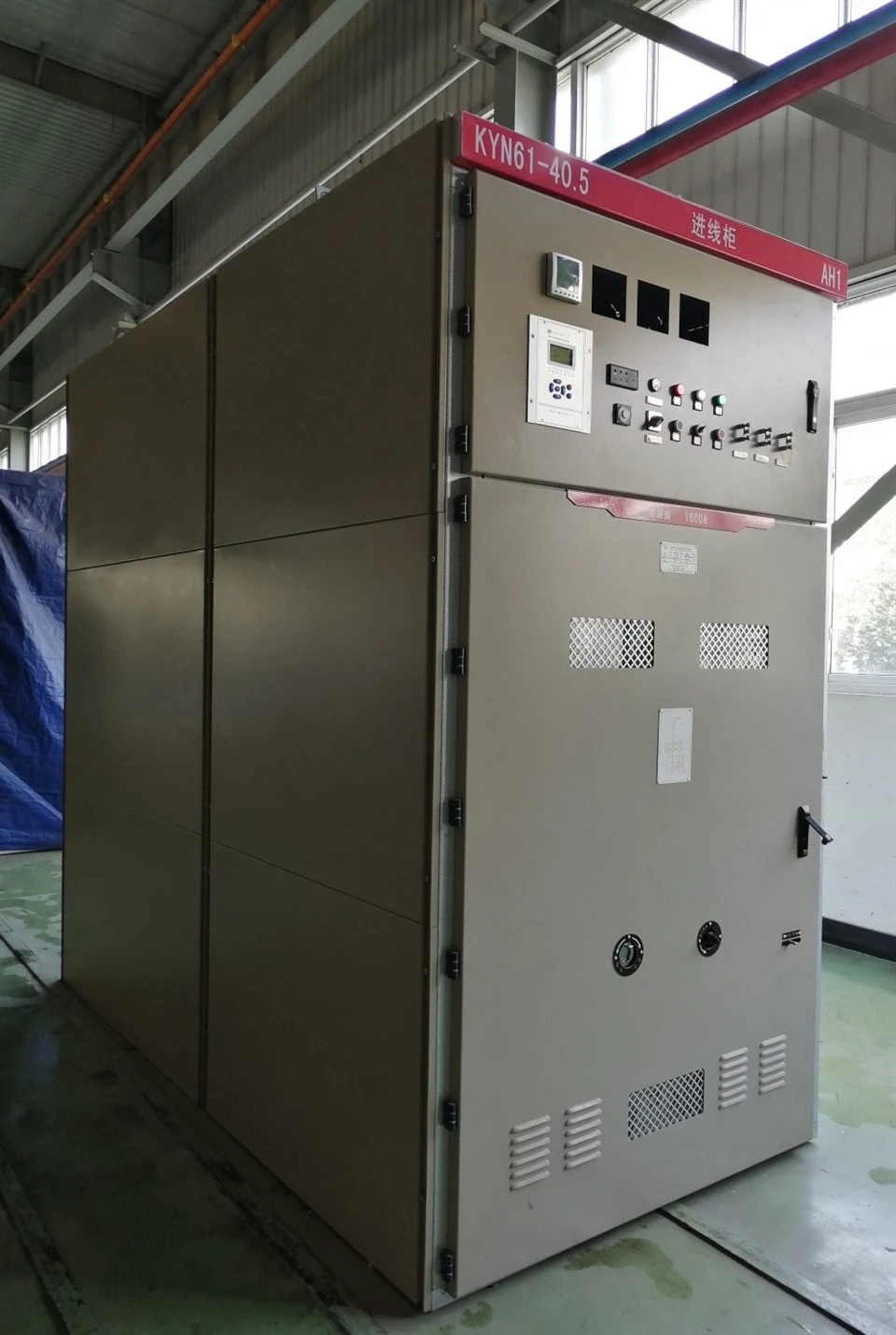

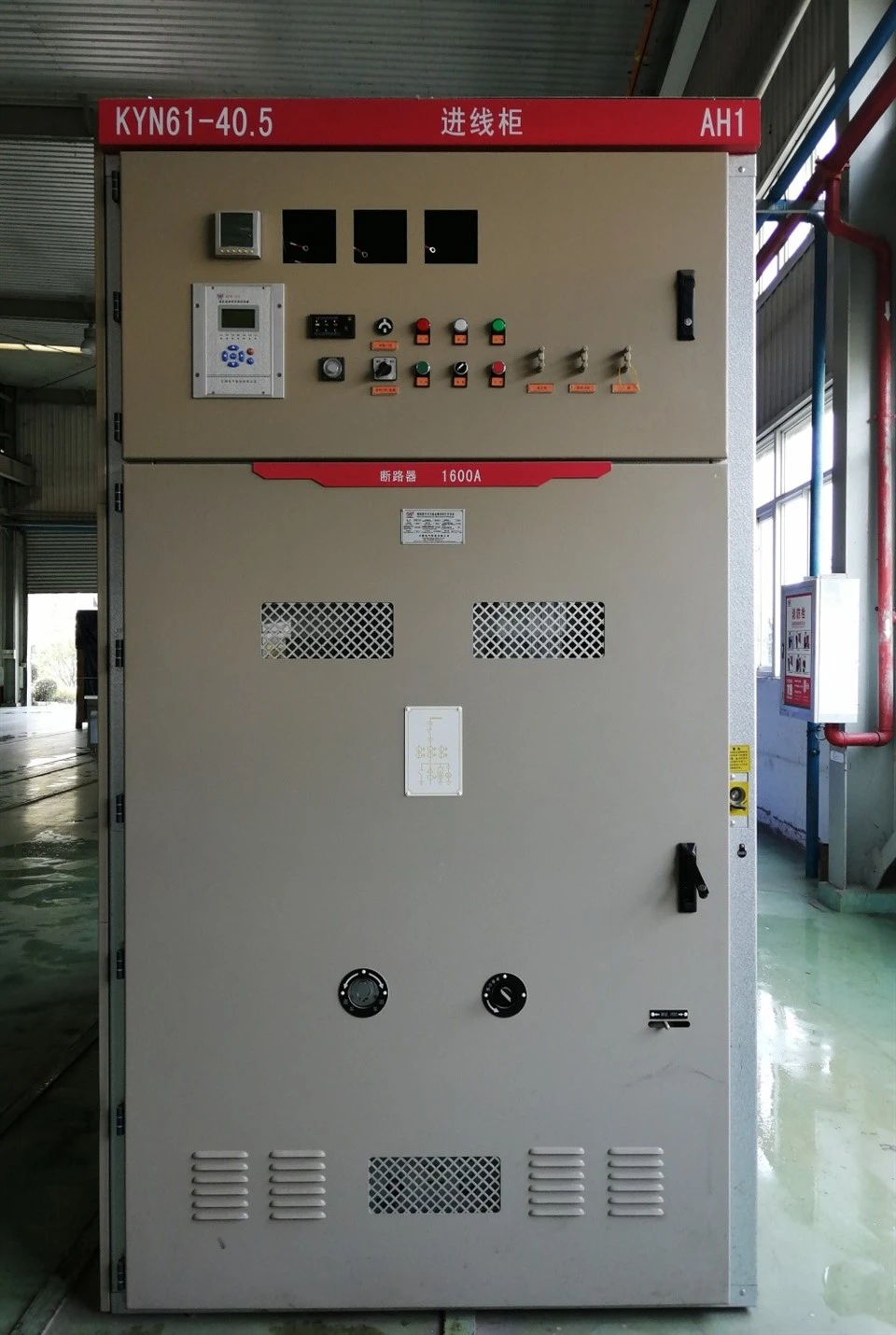

KYN61-40,535kV Mittelspannungsschalttafeln
Allgemein
Wir sind Hersteller von KYN-61-40.5 35kV-Mittelspannungsschalttafeln (im Folgenden kurz für Schaltanlagen), die in 35-kV-Dreiphasen-Wechselstromnetzen mit 50 Hz eingesetzt werden. Sicherheit ist in unserer DNA verankert. Es isoliert stromführende Teile intelligent in unabhängigen Metallfächern und verfügt über ein robustes mechanisches Verriegelungssystem, das Fehlbedienungen vollständig verhindert. Im Falle eines Störlichtbogens wirkt es wie ein Airbag, der den Druck über einen speziell entwickelten Entlastungskanal sofort ablässt, um das Risiko zu minimieren. Es ist ein echter „Sicherheitswächter“.
Wichtige technische Parameter
|
Name |
Einheit |
Daten |
|
|
Nennspannung |
kV |
40.5 |
|
|
Nennstrom |
A |
1250,1600,2000,(2500) |
|
|
1min Netzfrequenzspannungsfestigkeit |
kV |
95 |
|
|
Nenn-Blitzstoßfestigkeit |
kV |
185 |
|
|
Hilfsstromkreis, Steuerstromkreis Spannungsfestigkeit bei Netzfrequenz |
V/1min |
2000 |
|
|
Nennfrequenz |
Hz |
50 |
|
|
Bemessungskurzschlussausschaltstrom |
kA |
20,25,31.5 |
|
|
Nennkurzzeittolerante Spannung/Nennkurzschlussdauer |
kA/4s |
20,25,31.5 |
|
|
Bewerteter Spitzenstrom |
kA |
50,63,80 |
|
|
Bemessungskurzschlussstrom- |
kA |
50,63,80 |
|
|
Nennspannung des Steuerkreises |
V |
DC:110.220; AC:110.220 |
|
|
Schutzstufe |
Schaltanlagengehäuse |
IP3X |
|
|
Fach (Tür offen) |
IP2X |
||
Schematische Darstellung des Aufbaus der Schaltanlage
A. Zweimal Instrumentenraum
B. Bollerwagenraum
C. Sammelschienenraum
D. Kabelraum
- Ventil

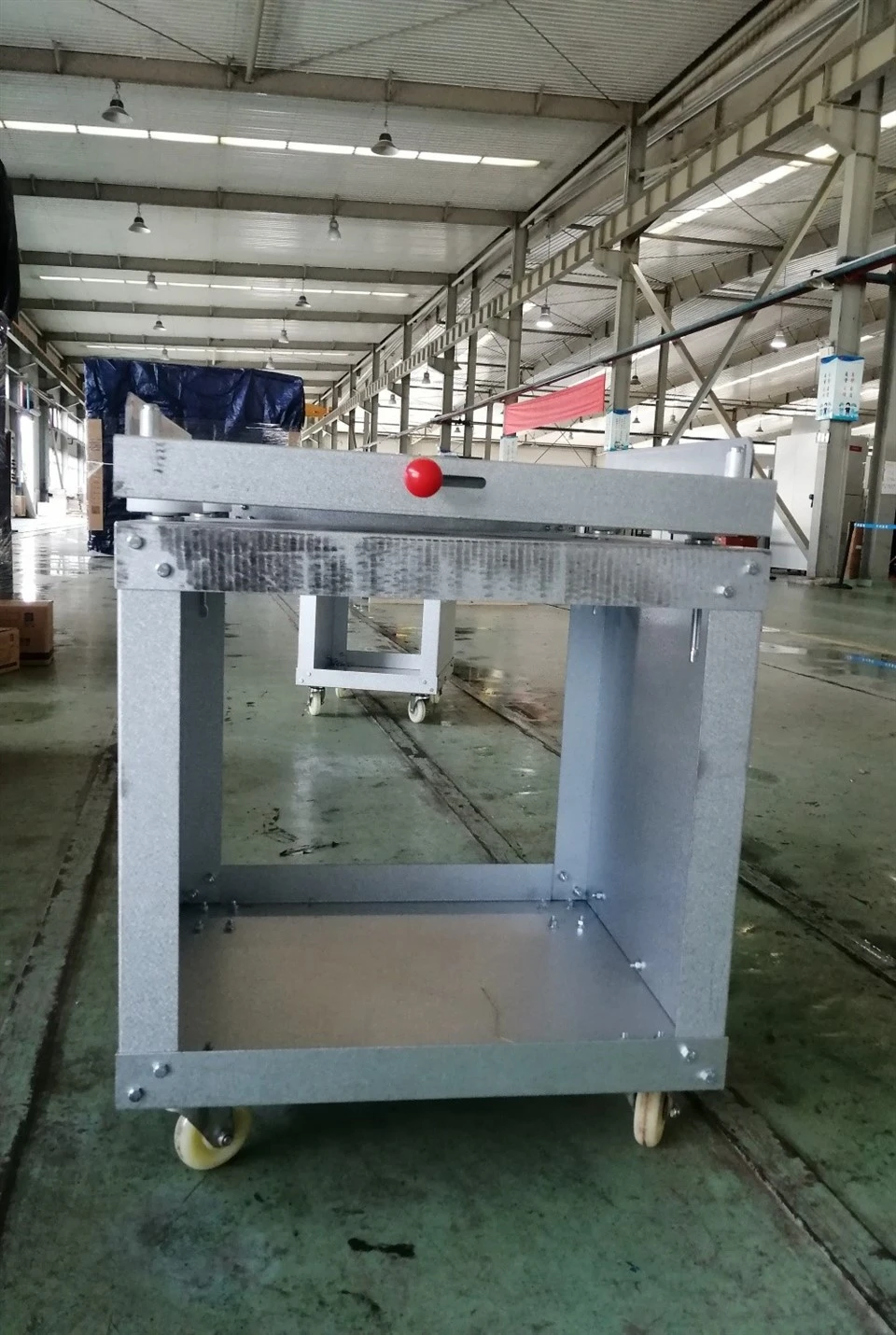

- Leistungsschalter-Handwagen
- Zweimal Stecker
- Der Hauptbus
- Sammelschienendurchführung
- Erdungsschalter
- Kontaktbox
- Kabelverbindung
- Stromwandler
- Druckentlastungsgerät
