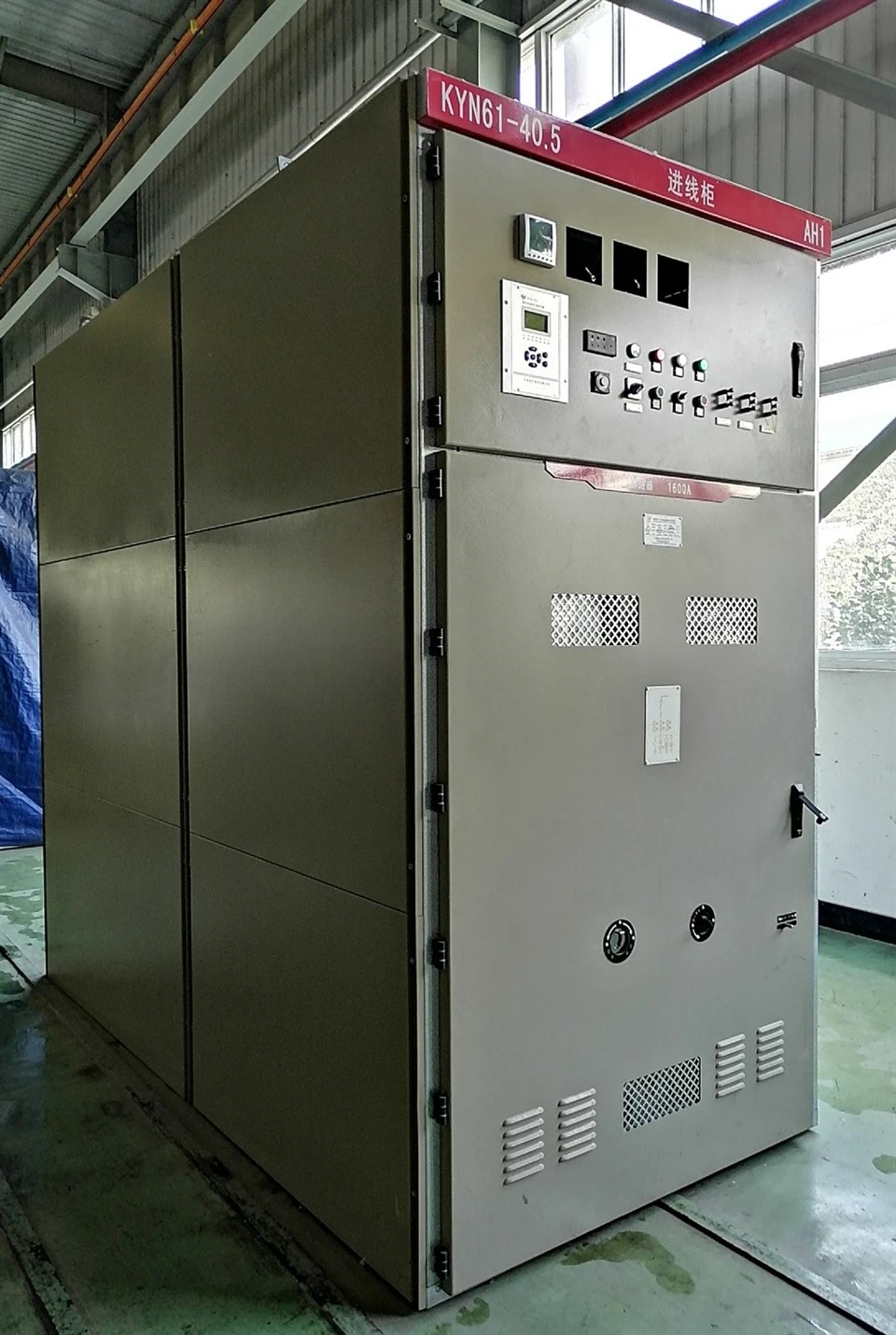

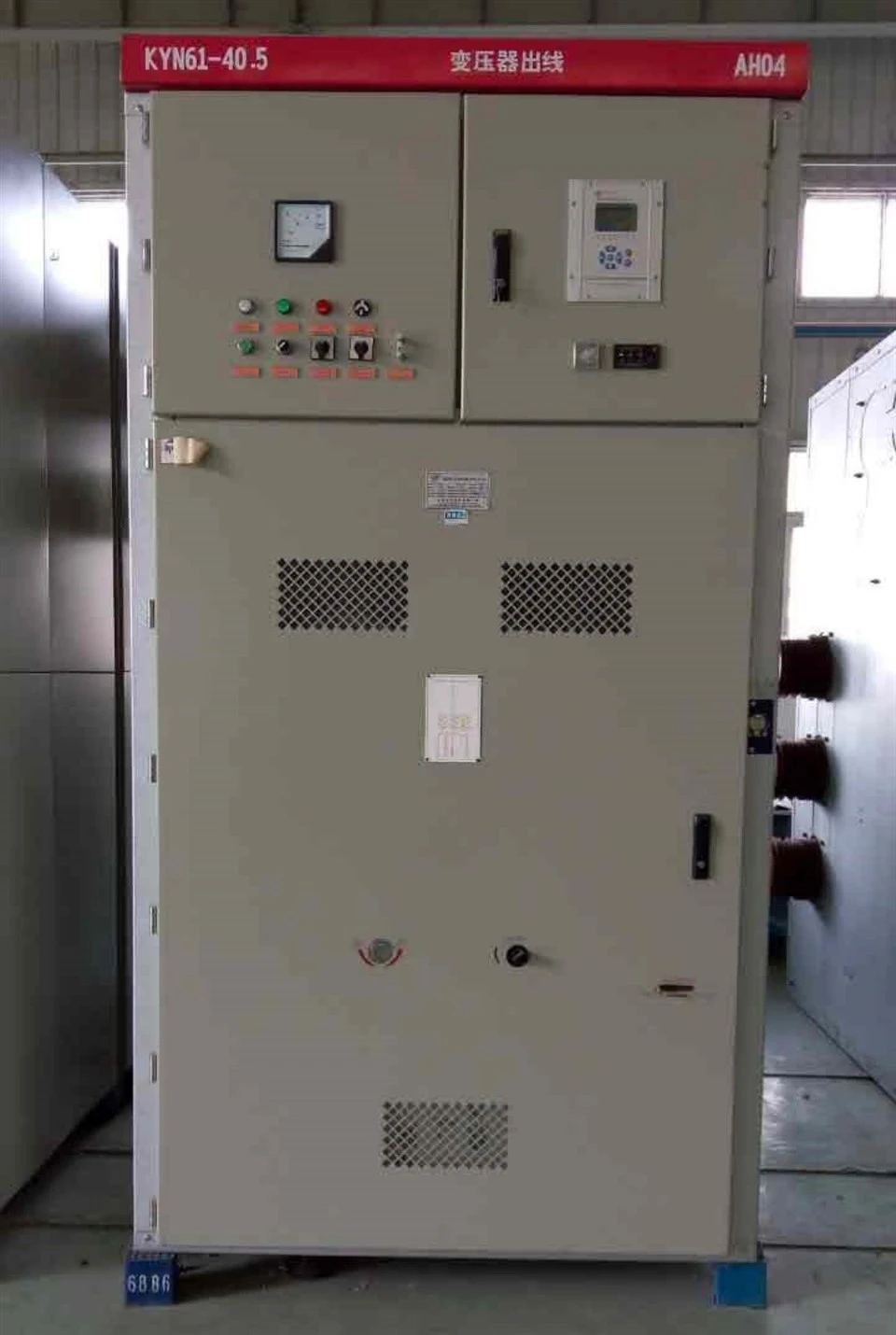

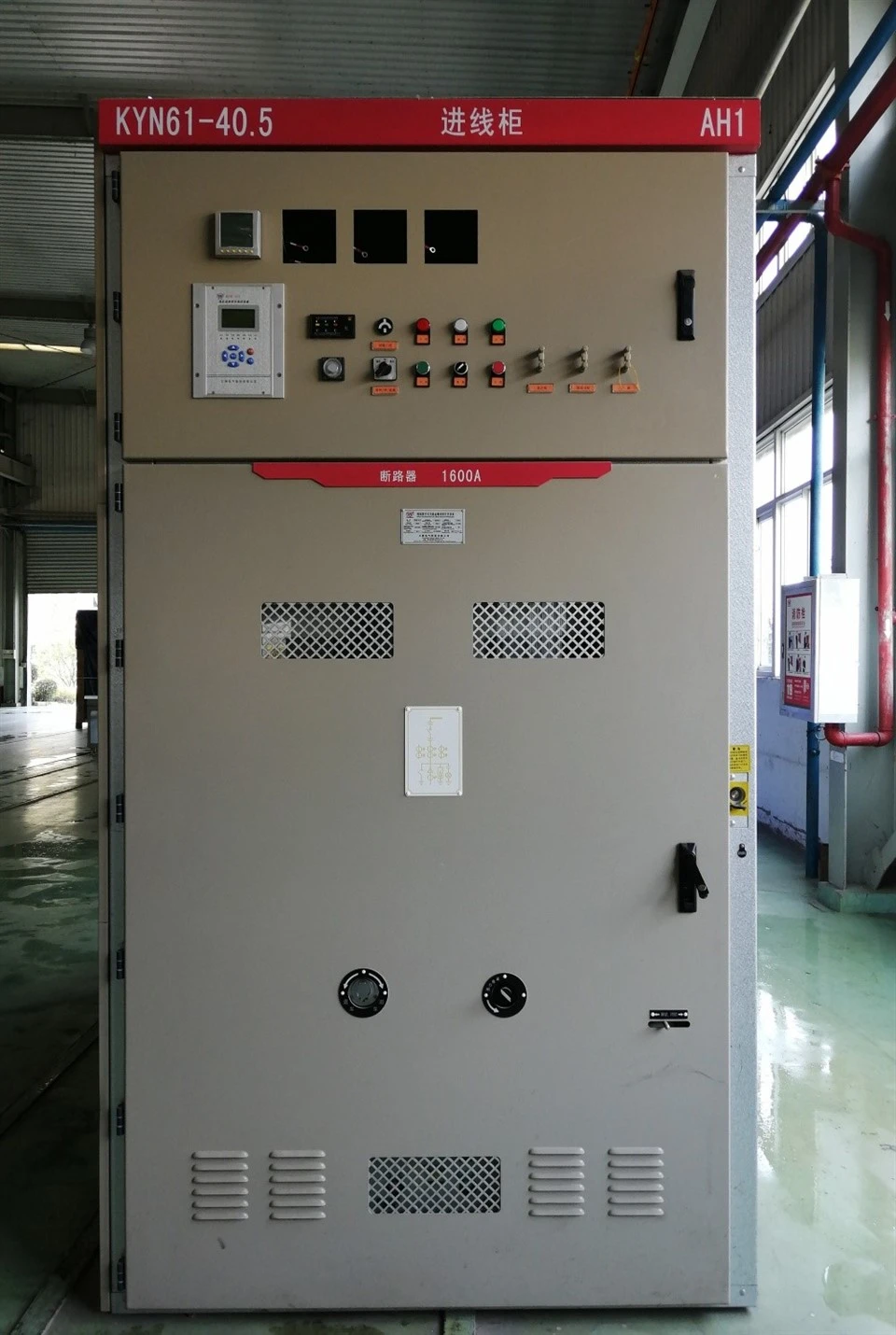

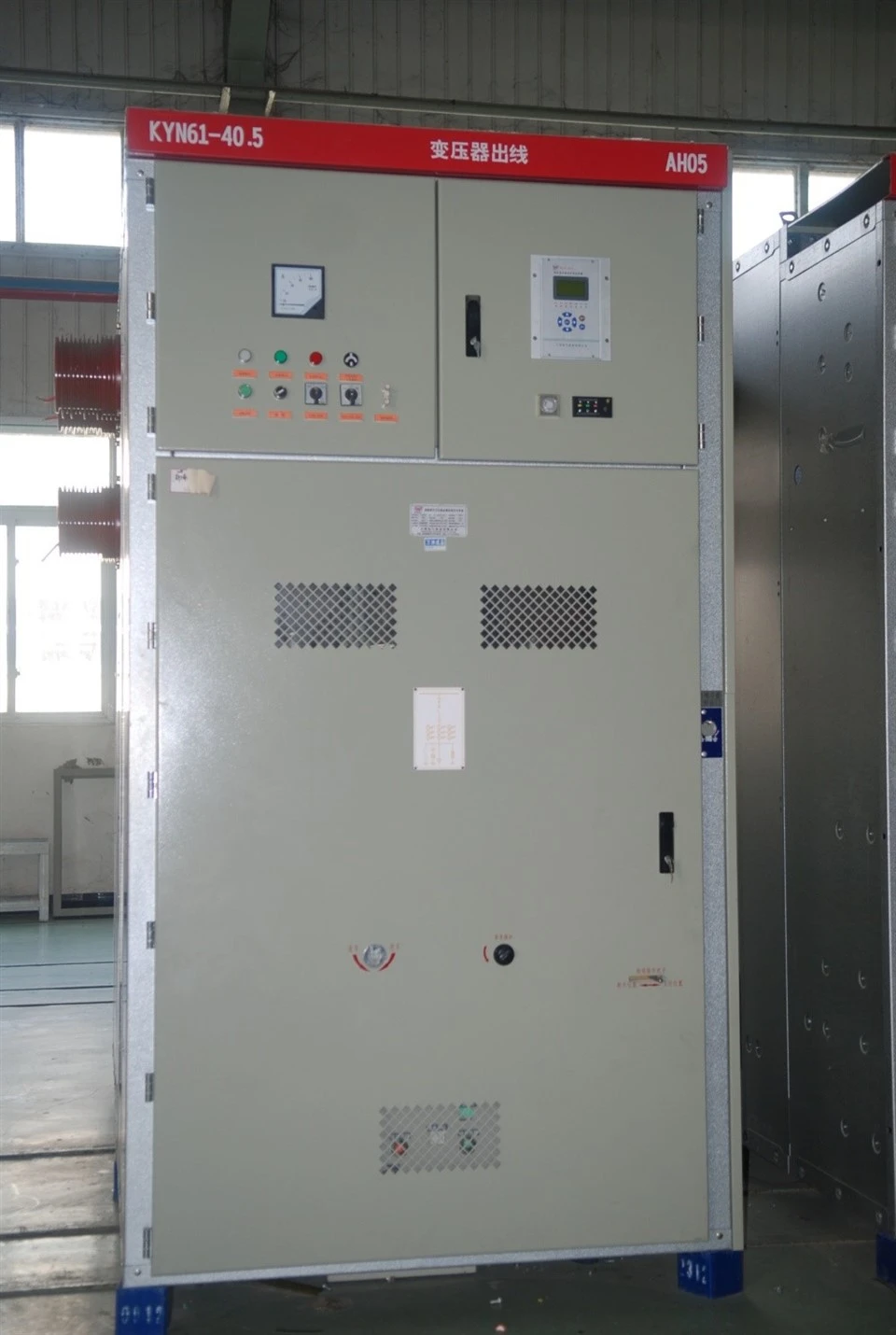

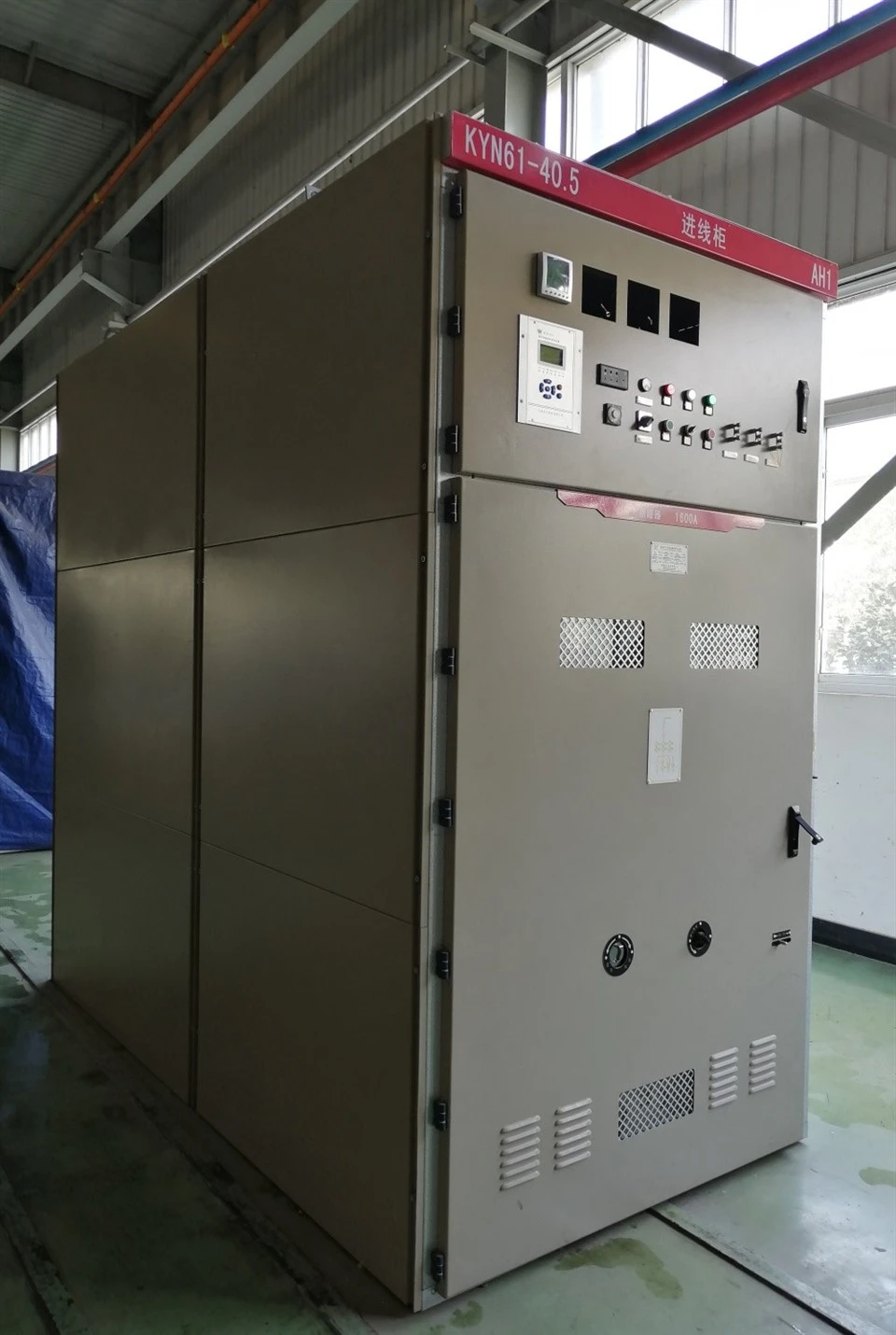

KYN61-40,535kV Mittelspannungsschaltanlage
Allgemein
Wir sind KYN{0}}kV-Mittelspannungs-Schaltanlagenhersteller (kurz für Schaltanlagen), die in 35-kV-Dreiphasen-Wechselstromnetzen mit 50 Hz eingesetzt werden. Ganz gleich, ob sie als zentraler Knotenpunkt der Stromverteilung oder als treibende Kraft hinter einer großen Fabrik dienen, die KYN61-40.5 lässt sich nahtlos integrieren. Seine bemerkenswert flexible Konfiguration ermöglicht Hunderte von Verkabelungslösungen. Vom routinemäßigen Kabelempfang bis hin zu komplexer Kommunikation und Überwachung bewältigt es jede Aufgabe mit Leichtigkeit – wie ein erfahrener Künstler, der jede wichtige Rolle im Energiesystem übernehmen kann.
Normaler Gebrauchszustand
3.1 Umgebungstemperatur: -15 Grad -+40 Grad;
3.2 Höhe über dem Meeresspiegel: nicht mehr als 1000 m;
3.3 Relative Luftfeuchtigkeit der Luft: Tagesdurchschnitt Weniger als oder gleich 95 % Monatsdurchschnitt Weniger als oder gleich 90 %
3.4 Erdbebenstärke kleiner oder gleich 8
3.5 Orte ohne korrosive oder brennbare Gase, Wasserdampf und andere offensichtliche Verschmutzungen.
Hinweis: Über die normalen Nutzungsbedingungen hinaus kann sich der Benutzer an den Hersteller wenden.
Modellanleitung

Wichtige technische Parameter
|
Name |
Einheit |
Daten |
|
|
Nennspannung |
kV |
40.5 |
|
|
Nennstrom |
A |
1250,1600,2000,(2500) |
|
|
1min Netzfrequenzspannungsfestigkeit |
kV |
95 |
|
|
Nenn-Blitzstoßfestigkeit |
kV |
185 |
|
|
Hilfsstromkreis, Steuerstromkreis Netzfrequenzfestigkeitsspannung |
V/1min |
2000 |
|
|
Nennfrequenz |
Hz |
50 |
|
|
Bemessungskurzschlussausschaltstrom |
kA |
20,25,31.5 |
|
|
Nennkurzzeittolerante Spannung/Nennkurzschlussdauer |
kA/4s |
20,25,31.5 |
|
|
Bewerteter Spitzenstrom |
kA |
50,63,80 |
|
|
Bemessungskurzschlussstrom- |
kA |
50,63,80 |
|
|
Nennspannung des Steuerkreises |
V |
DC:110.220; AC:110.220 |
|
|
Schutzstufe |
Schaltanlagengehäuse |
IP3X |
|
|
Fach (Tür offen) |
IP2X |
||
Strukturmerkmale

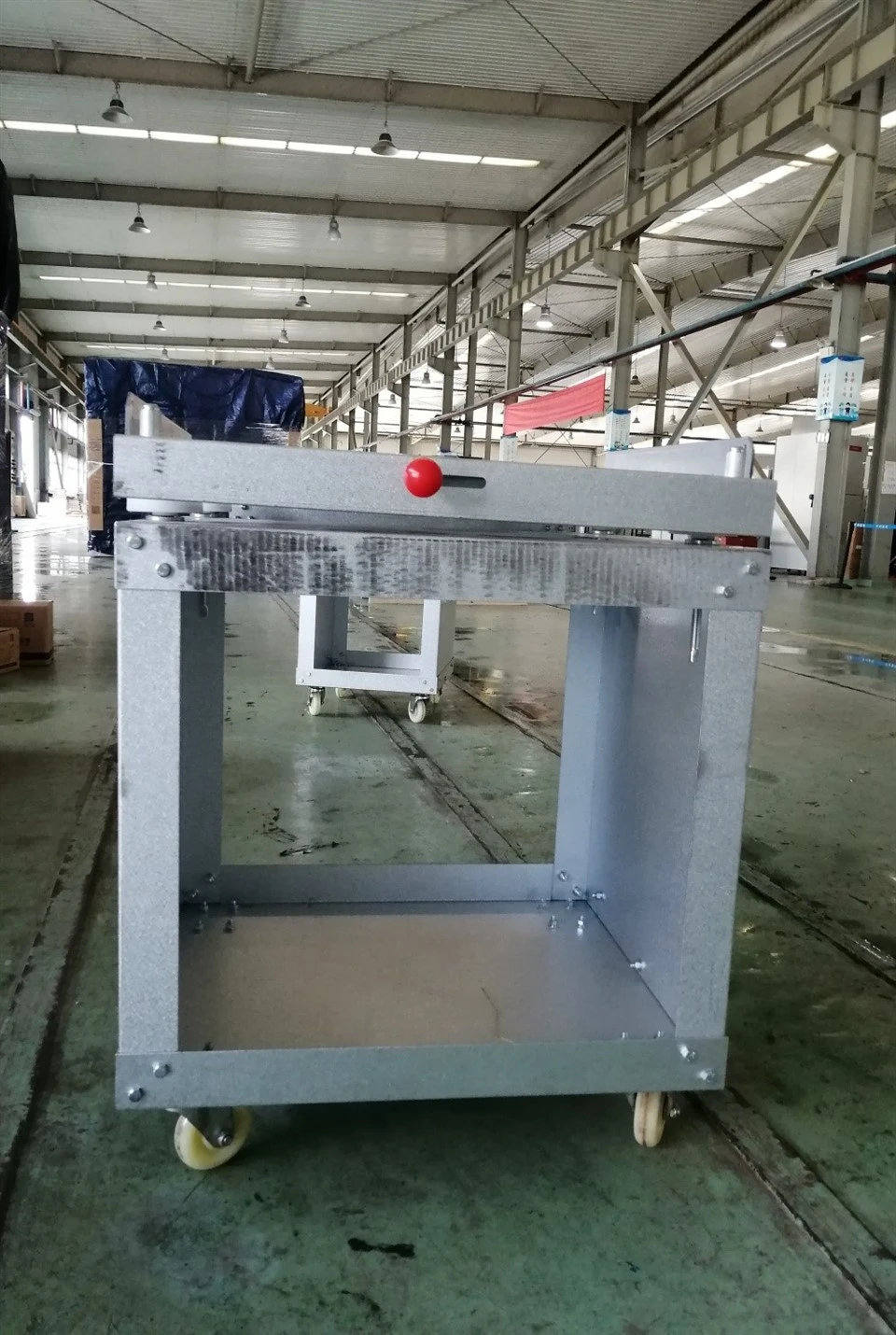

Die Mittelspannungs-Schaltanlage ist in die beiden Teile Schrank und Handwagen unterteilt.
Der Schrank besteht aus einer Auswahl hochwertiger kaltgewalzter Stahlbleche oder aluminisierter Zinkbleche, die durch Biegen mit CNC-Blechbearbeitungsmaschinen, hochfesten Schrauben, Muttern (Qualität 8,8) oder einer Zugnietmutternbaugruppe geformt werden. Elemente des Schrankkörpers mit kunststoffgespritzter Oberflächenverzinkung. Daher verfügt der Schrankkörper nicht nur über eine sehr hohe Genauigkeit, sondern bietet bei ähnlicher Ausstattung auch die Vorteile eines geringen Gewichts, einer hohen mechanischen Festigkeit und eines schönen Aussehens. Die Schrankstruktur kann je nach Funktionsmerkmal in den Raum des Relaisinstruments, den Leistungsschalterraum, den Kabelraum und den Sammelschienenraum in vier Teile unterteilt werden, wobei jeder Teil an einen getrennten Metalltrenner angeschlossen werden muss und einen druckunabhängigen Auslösekanal aufweist.
Schematische Darstellung des Aufbaus der Schaltanlage

| A, Raum mit zwei Instrumenten | B, Handkarrenraum | C, Sammelschienenraum | D, Kabelraum |
| 1, Ventil | 2, Leistungsschalter-Handwagen | 3, Doppelstecker | 4, Der Hauptbus |
| 5, Sammelschienenbuchse | 6, Erdungsschalter | 7, Kontaktbox | 8, Kabelverbindung |
| 9, Stromwandler | 10, Druckentlastungsvorrichtung |
