Allgemeine Anleitung

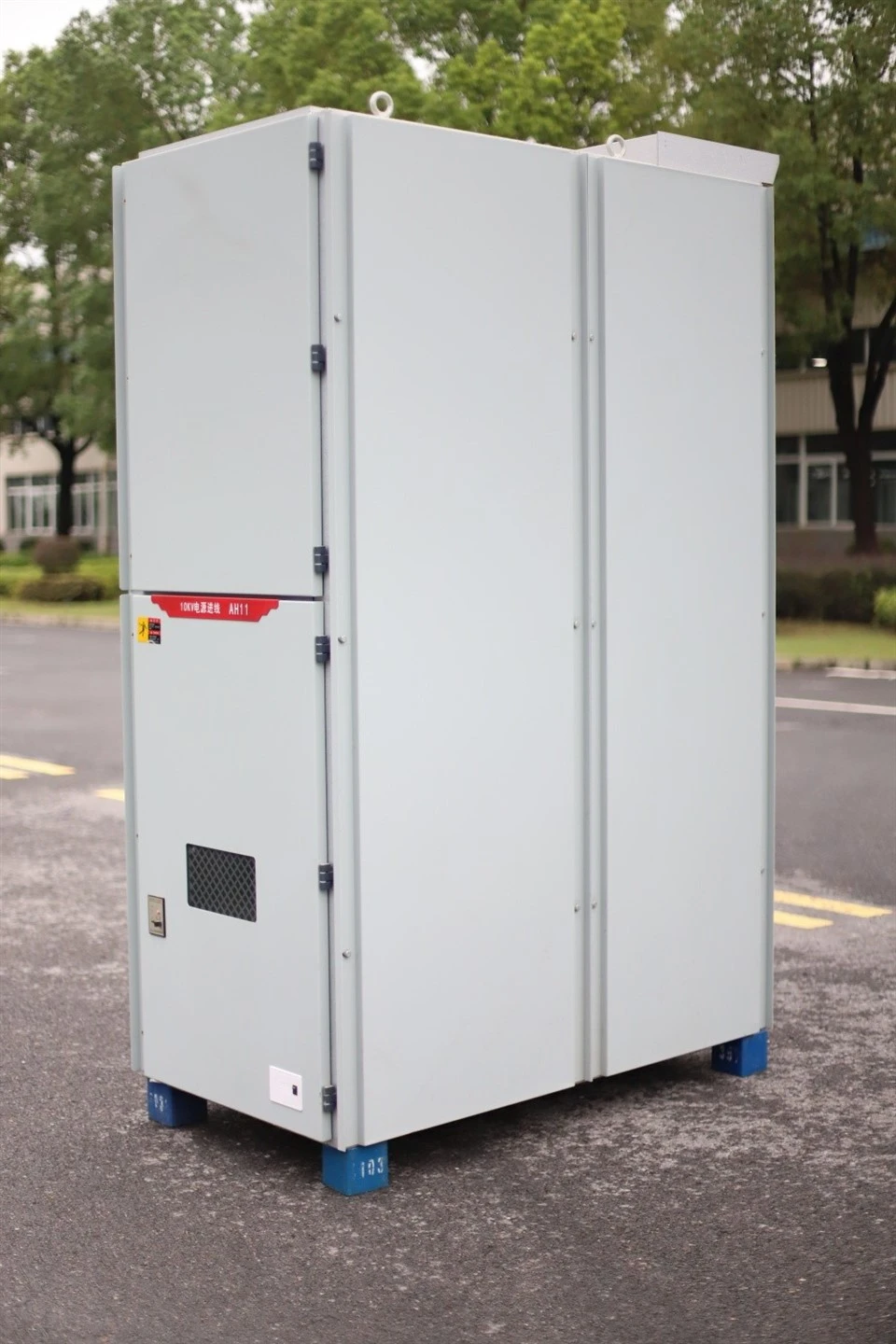

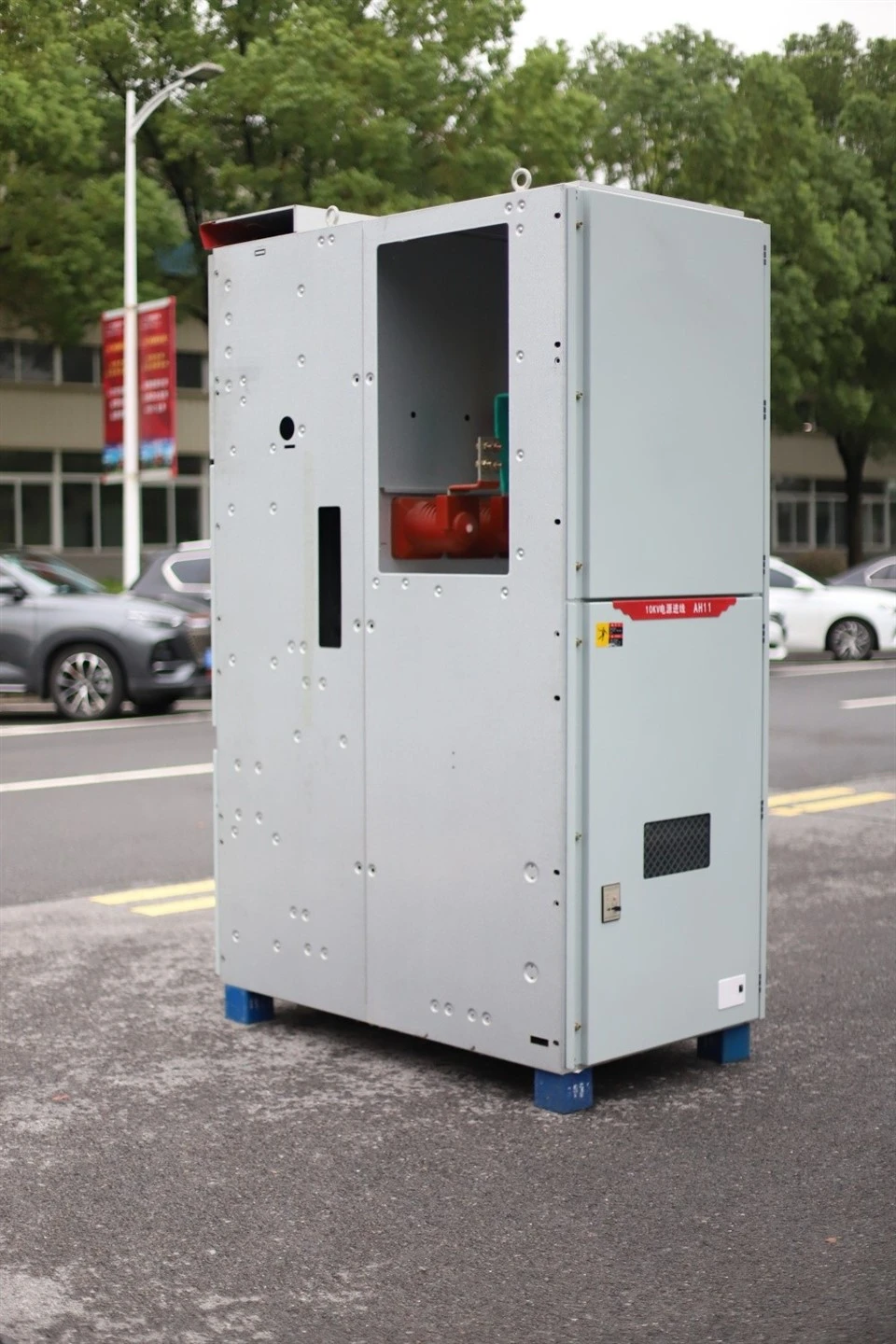

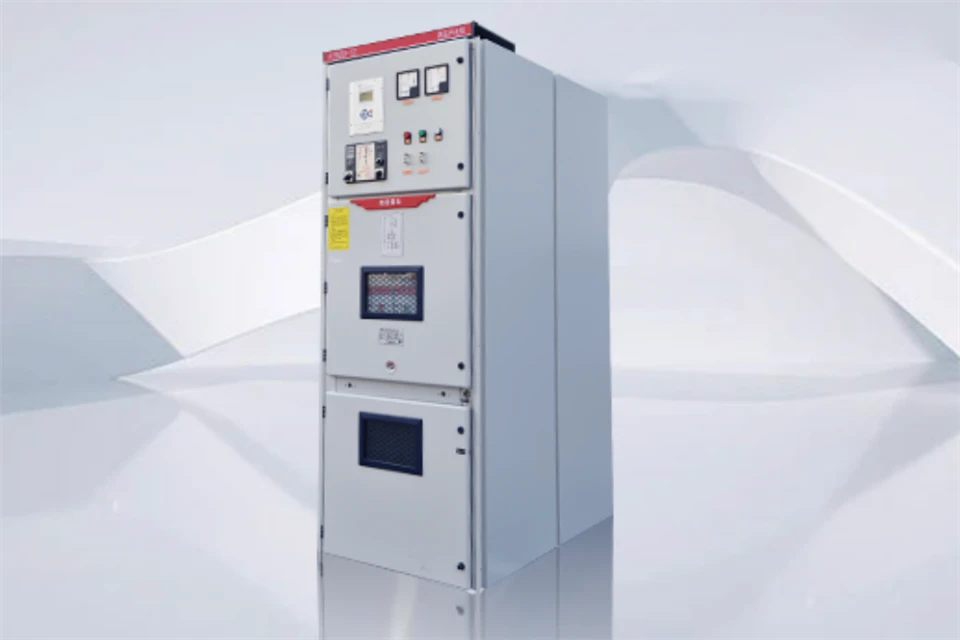

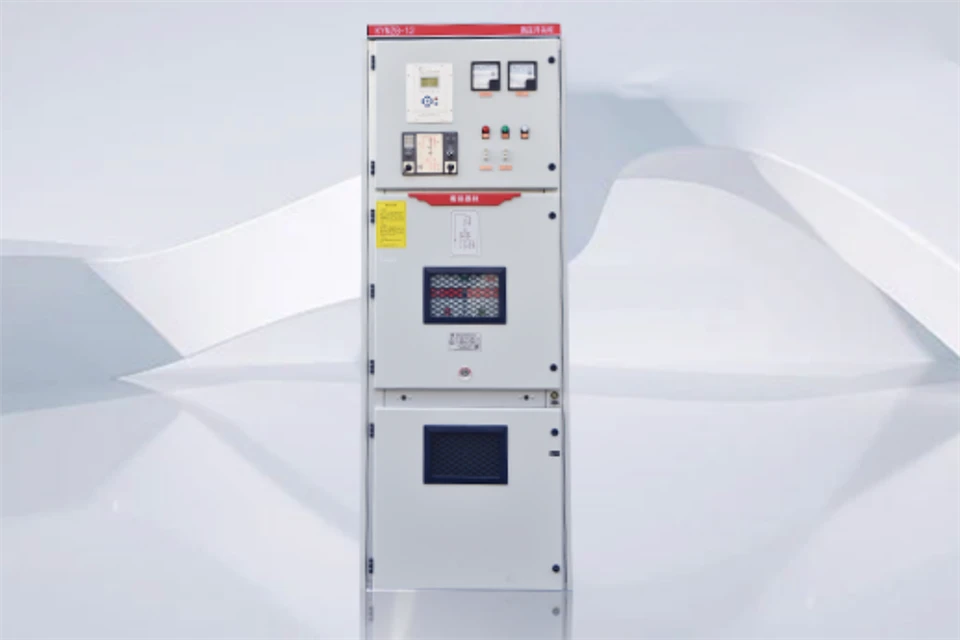

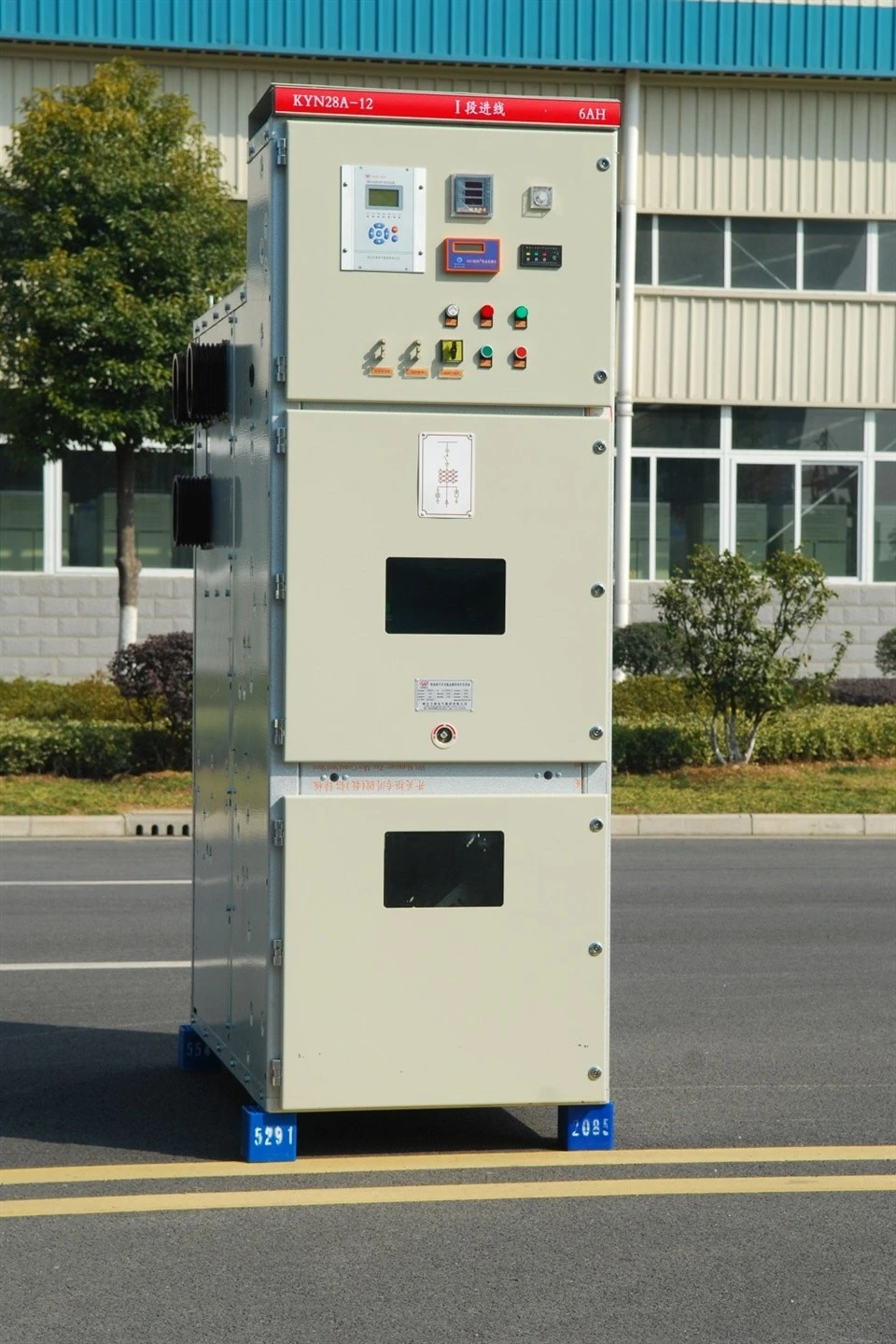

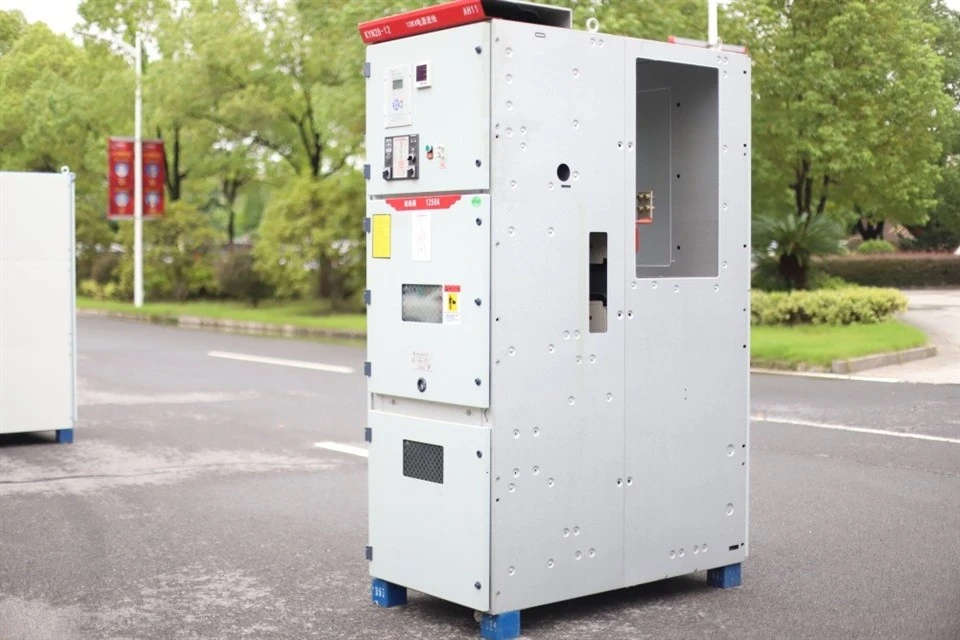

Wir sind Hersteller von KYN28-12 Niederspannungs- und Mittelspannungsschaltanlagen und produzieren KYN28- 12 Niederspannungs- und Mittelspannungsschaltanlagen. Es ist auf ein Dreiphasen-Wechselstromnetz mit 50 Hz, 3 .6~ 12 kV anwendbar und wird zum Empfang und zur Verteilung elektrischer Energie sowie zur Steuerung, zum Schutz und zur Überwachung des Stromkreises verwendet.
Normaler Betriebszustand:
Umgebungslufttemperatur: Maximale Temperatur +40 Grad,
Mindesttemperatur -15 Grad.
Luftfeuchtigkeit: tägliche durchschnittliche relative Luftfeuchtigkeit: weniger als oder gleich 95 %, der tägliche durchschnittliche Dampfdruck darf 2,2 kPa nicht überschreiten; Monatliche durchschnittliche relative Luftfeuchtigkeit: Weniger als oder gleich 90 %, der monatliche durchschnittliche Dampfdruck darf 1,8 kPa nicht überschreiten.
Höhe: Unter 1000 m.
Erdbebenintensität: Unter 8 Grad.
Die Umgebungsluft darf nicht durch bestimmte korrosive oder brennbare Gase, Dämpfe usw. verunreinigt werden.
Orte ohne häufige übermäßige Vibrationen.
Der Benutzer muss mit dem Hersteller verhandeln, wenn das Gerät über die in GB beschriebenen normalen Arbeitsbedingungen hinaus verwendet wird.3906 .
Wichtigste technische Parameter
|
NEIN. |
Name |
Einheit |
Daten |
|
|
1 |
Nennspannung |
KV |
3,6,10 |
|
|
2 |
Nennstrom |
A |
630,1000,1250,1600, 2000,2500,3150,500 |
|
|
3 |
Nennfrequenz |
Hz |
50 |
|
|
4 |
Kurzzeittolerante Nennspannung |
kA |
20, 25, 31.5, 40 |
|
|
5 |
Nennspitzentolerante Spannung |
kA |
50, 63, 80, 100 |
|
|
6 |
Nennfrequenztolerante Spannung |
Inter-polar /polar zur Erde |
kV |
42/1min |
|
Inter-Fraktur |
kV |
48/1min |
||
|
7 |
Blitzschlagtolerante Nennspannung |
Inter-polar /polar zur Erde |
kV |
75 |
|
Inter-Fraktur |
kV |
85 |
||
|
8 |
Bewertete Kurzschlussdauer- |
s |
4 |
|
|
9 |
Schutzgrad |
Shell IP4X, Intervallraum IP2X |
||
Strukturmerkmale
- Komplett aus Metall gepanzert, Montagestruktur, vielfältige Montagemöglichkeiten.
- Der Schrankkörper besteht aus importiertem aluminisiertem und verzinktem Stahlblech, das mit CNC-Werkzeugmaschinen und fortschrittlicher Mehrfachflanschtechnik bearbeitet und mit hervorragenden Schrauben und Muttern von hoher Festigkeit verbunden wird, was für hohe Präzision, Korrosionsschutz, geringes Gewicht, hohe Intensität und gute Teilevielfalt sorgt.
- Alle Arten von Handkarren müssen nach dem Modul-Cordwood-Prinzip ausgetauscht werden, um sicherzustellen, dass Handkarren derselben Art frei ausgetauscht werden können, während Karren unterschiedlicher Art strikt am Zutritt gehindert werden.
