Allgemeine Anleitung

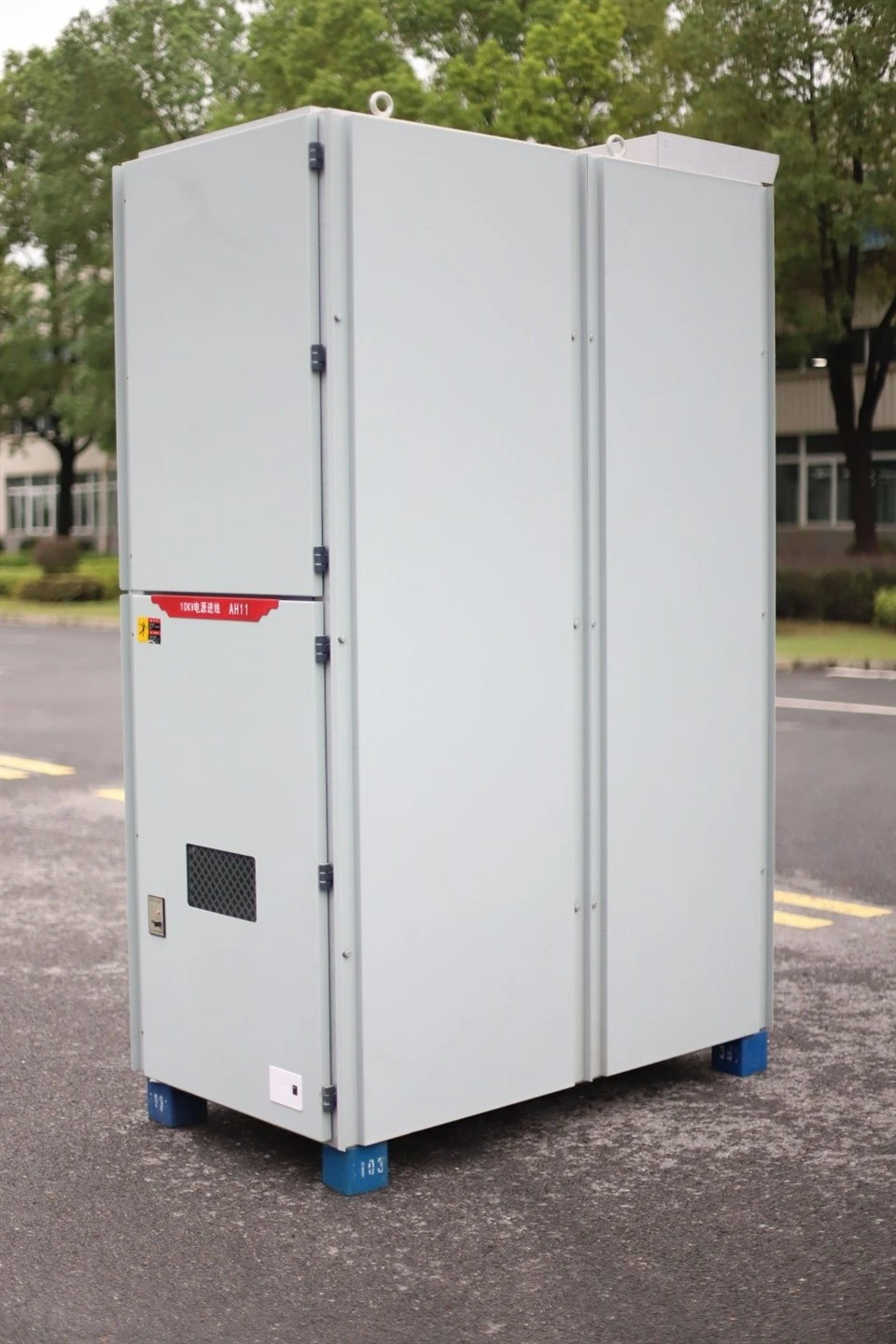

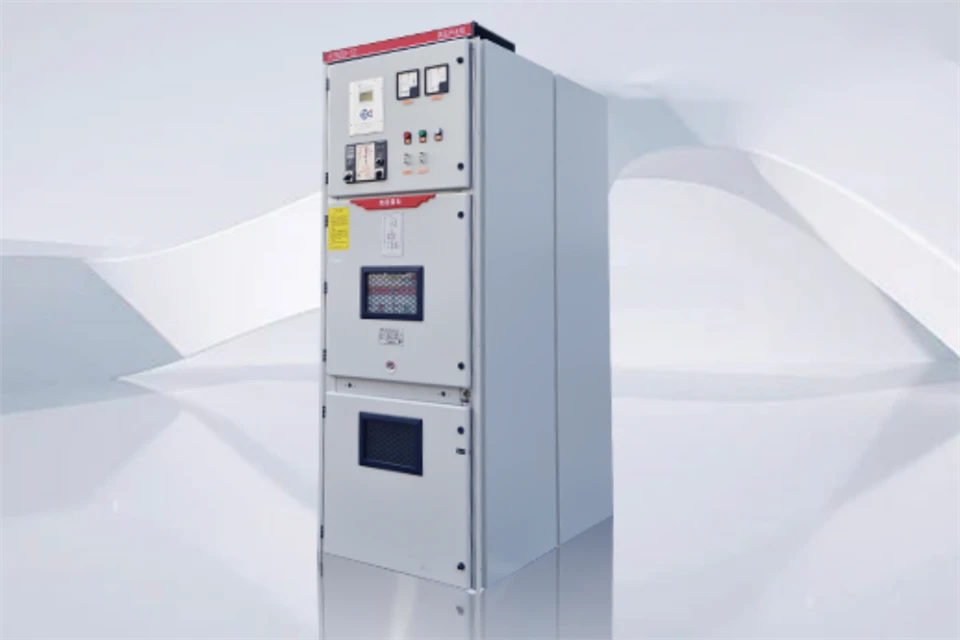

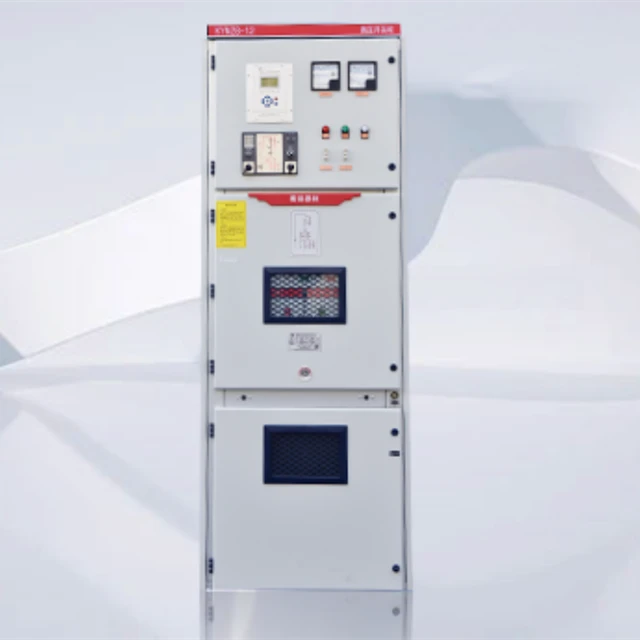

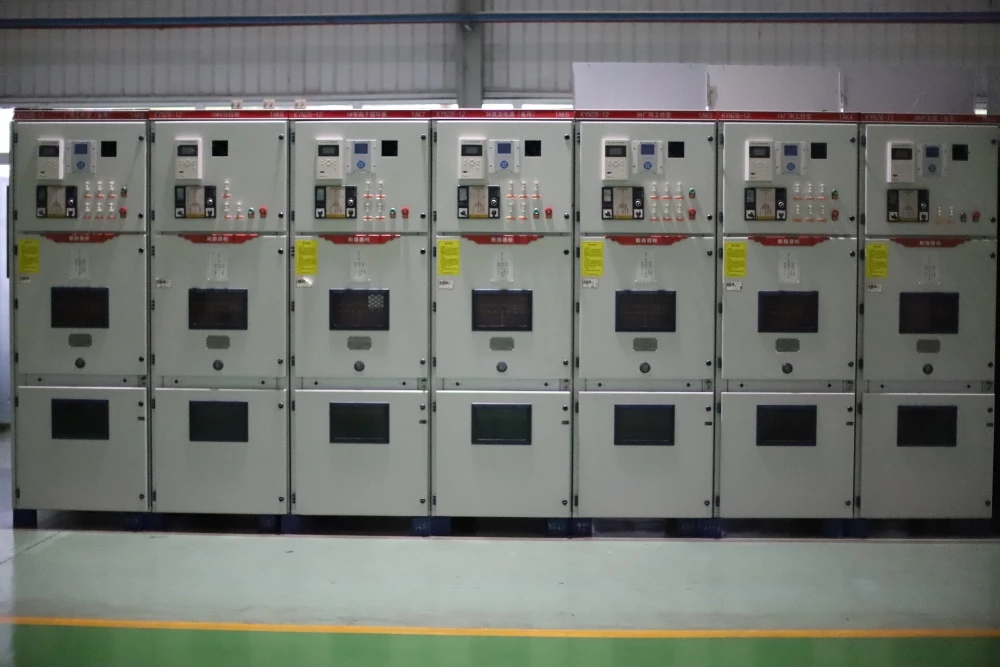

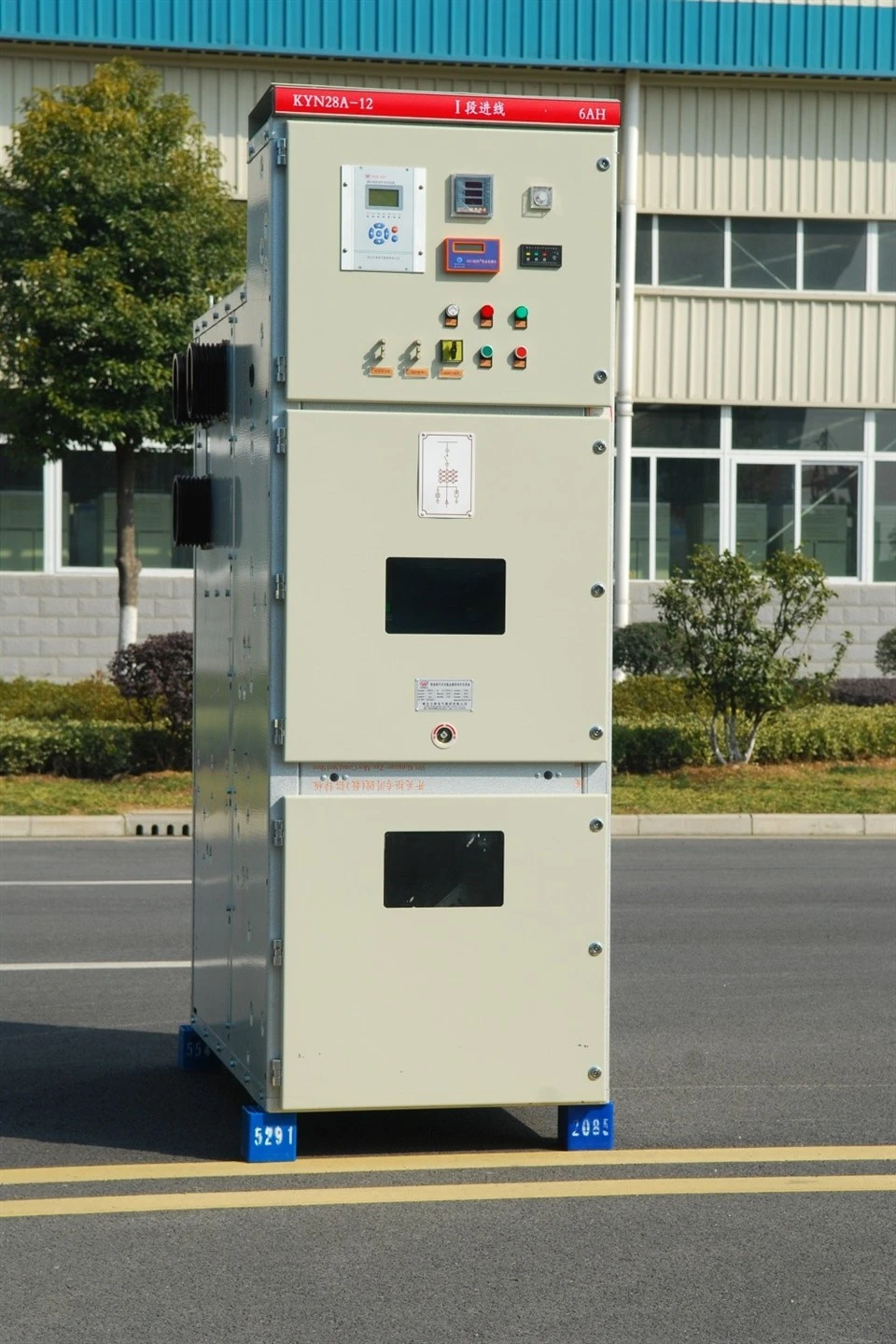

Wir sind Hersteller von KYN28- 12 LV- und MV-Panels und produzieren KYN28- 12 LV- und MV-Panels. Es ist auf dreiphasige Wechselstromnetze mit 50 Hz, 3 .6~ 12 kV anwendbar und wird zum Empfang und zur Verteilung elektrischer Energie sowie zur Steuerung, zum Schutz und zur Überwachung des Stromkreises verwendet.
Normaler Betriebszustand:
Umgebungslufttemperatur: Maximale Temperatur +40 Grad,
Mindesttemperatur -15 Grad.
Luftfeuchtigkeit: tägliche durchschnittliche relative Luftfeuchtigkeit: weniger als oder gleich 95 %, der tägliche durchschnittliche Dampfdruck darf 2,2 kPa nicht überschreiten; Monatliche durchschnittliche relative Luftfeuchtigkeit: Weniger als oder gleich 90 %, der monatliche durchschnittliche Dampfdruck darf 1,8 kPa nicht überschreiten.
Höhe: Unter 1000 m.
Erdbebenintensität: Unter 8 Grad.
Wichtigste technische Parameter
|
NEIN. |
Name |
Einheit |
Daten |
|
|
1 |
Nennspannung |
KV |
3,6,10 |
|
|
2 |
Nennstrom |
A |
630,1000,1250,1600, 2000,2500,3150,500 |
|
|
3 |
Nennfrequenz |
Hz |
50 |
|
|
4 |
Kurzzeittolerante Nennspannung |
kA |
20, 25, 31.5, 40 |
|
|
5 |
Nennspitzentolerante Spannung |
kA |
50, 63, 80, 100 |
|
|
6 |
Nennfrequenztolerante Spannung |
Inter-polar /polar zur Erde |
kV |
42/1min |
|
Inter-Fraktur |
kV |
48/1min |
||
|
7 |
Blitzschlagtolerante Nennspannung |
Inter-polar /polar zur Erde |
kV |
75 |
|
Inter-Fraktur |
kV |
85 |
||
|
8 |
Bewertete Kurzschlussdauer- |
s |
4 |
|
|
9 |
Schutzgrad |
Shell IP4X, Intervallraum IP2X |
||
Strukturmerkmale
- Es können selbst hergestellte Vakuum-Leistungsschalter der VS1-Serie oder der importierten VD4-Serie montiert werden, mit breiter Anwendbarkeit, hoher Zuverlässigkeit und wartungsfrei über viele Jahre.
- Für den Handwagen werden Betriebs- und Testpositionen eingerichtet, und beide Positionen sind mit einer sicheren und zuverlässigen Positionierungs- und Anzeigevorrichtung ausgestattet.
- Fandcarts werden mit einem speziellen Trägerlader transportiert, der einfach und flexibel zu bedienen ist.
- Im Kabelraum können bis zu 9 einadrige-Kabel installiert werden.
- Das hochzuverlässige Verriegelungsgerät erfüllt die Anforderungen der „Five Prevention“ vollständig.
- Um die persönliche Sicherheit zu gewährleisten, gibt es in jedem Hochspannungsraum einen Druckentlastungskanal.
- Die Vordertür ist mit einem Beobachtungsfenster ausgestattet, um den Betriebszustand der Komponenten im Raum zu überprüfen.
