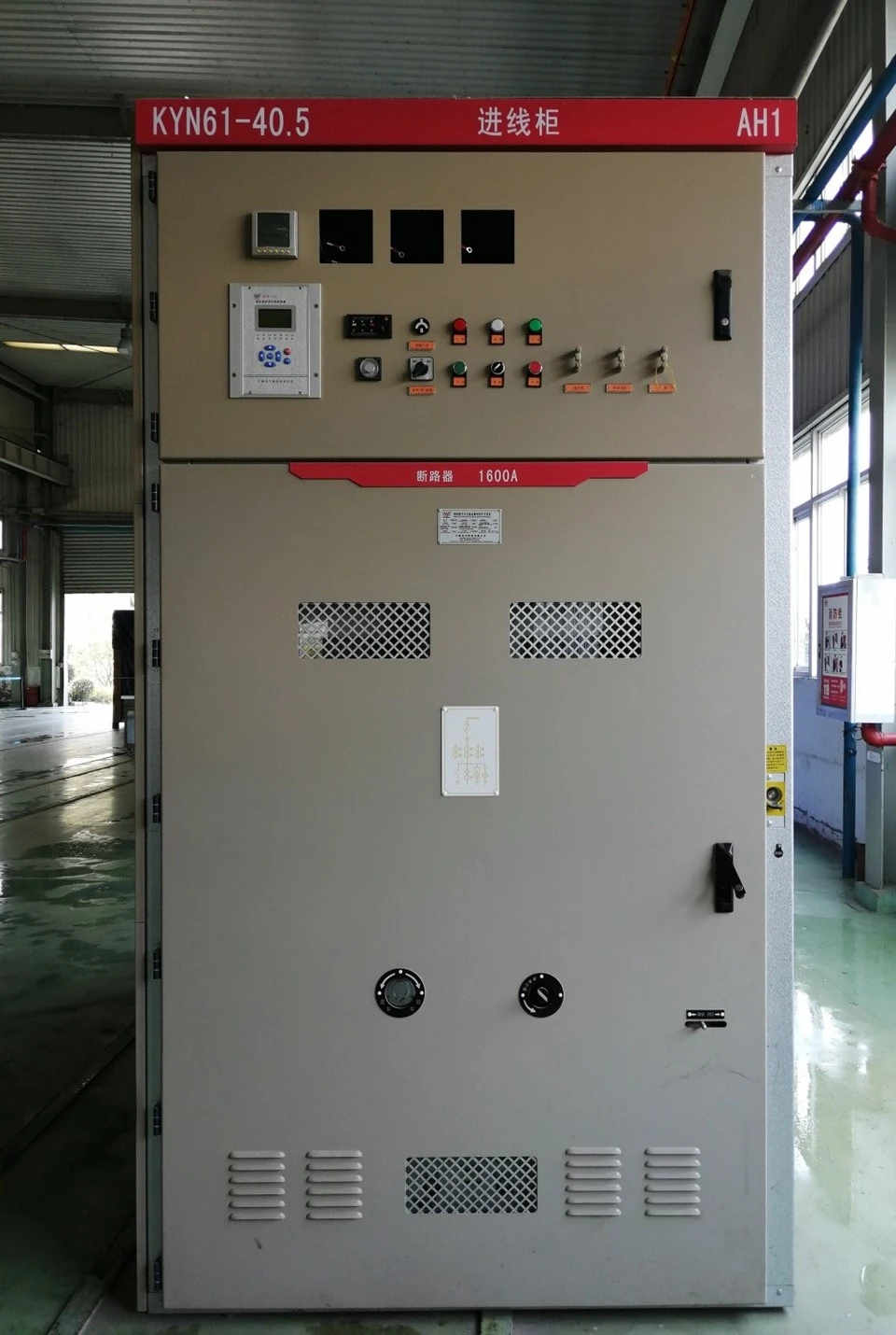

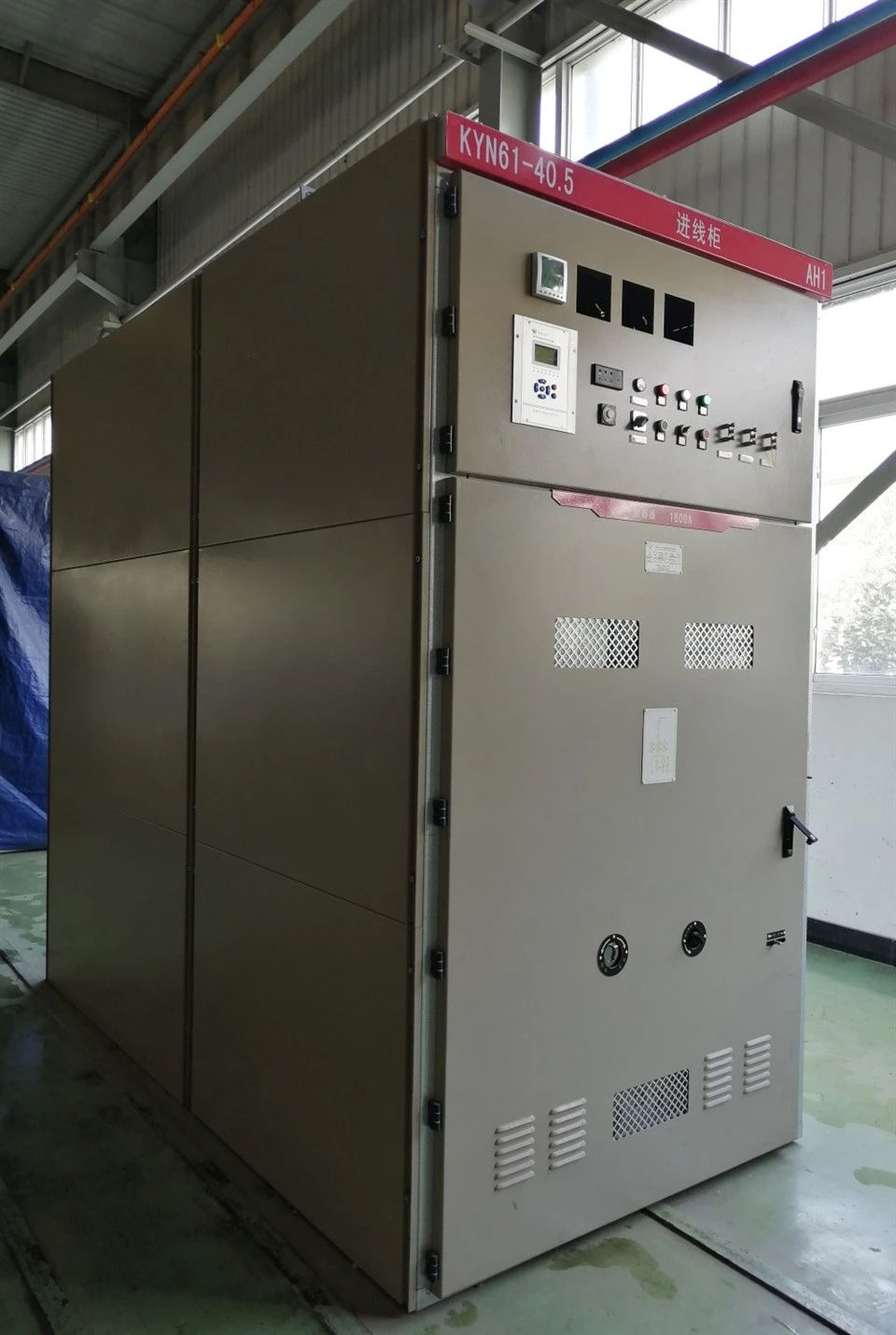

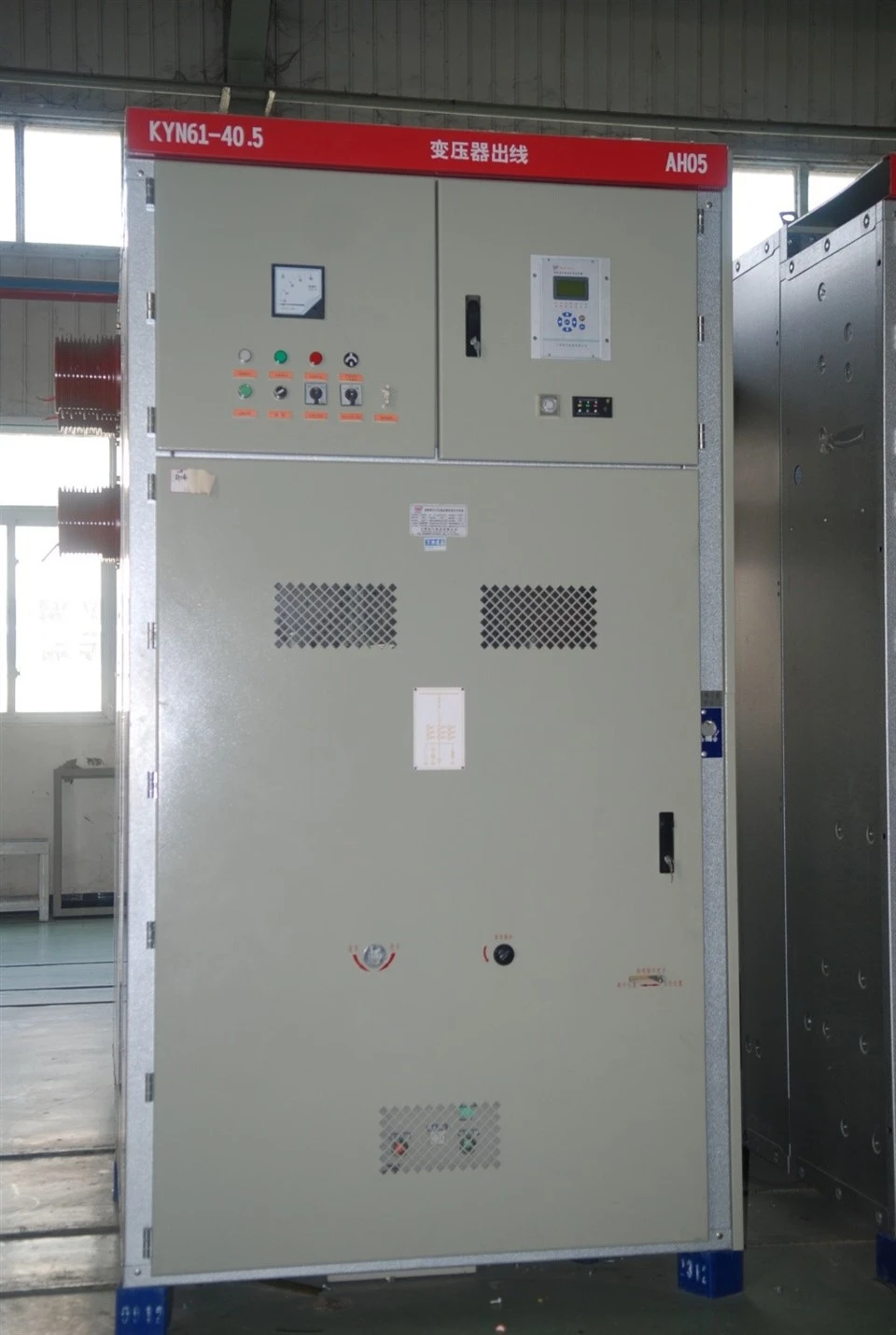

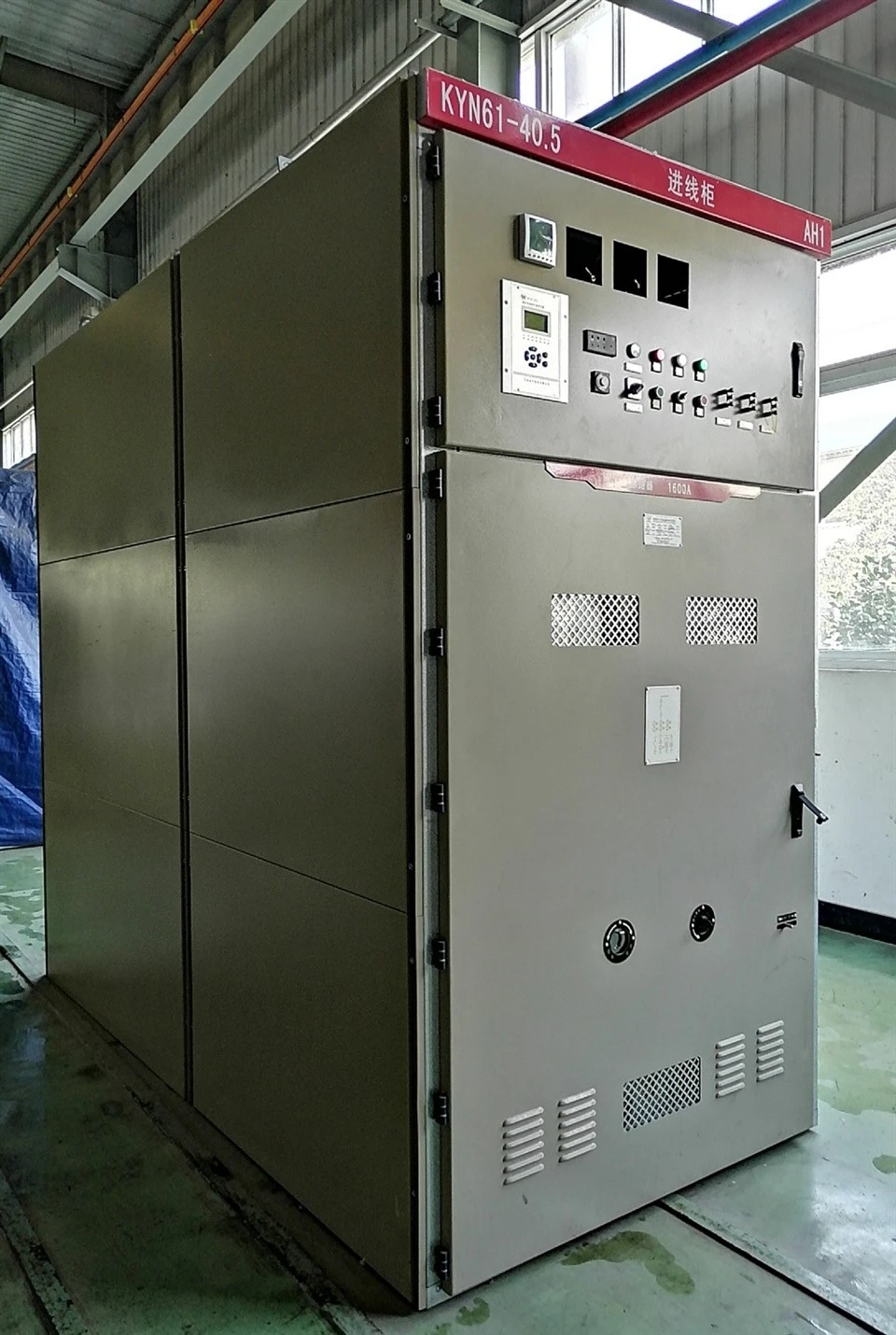

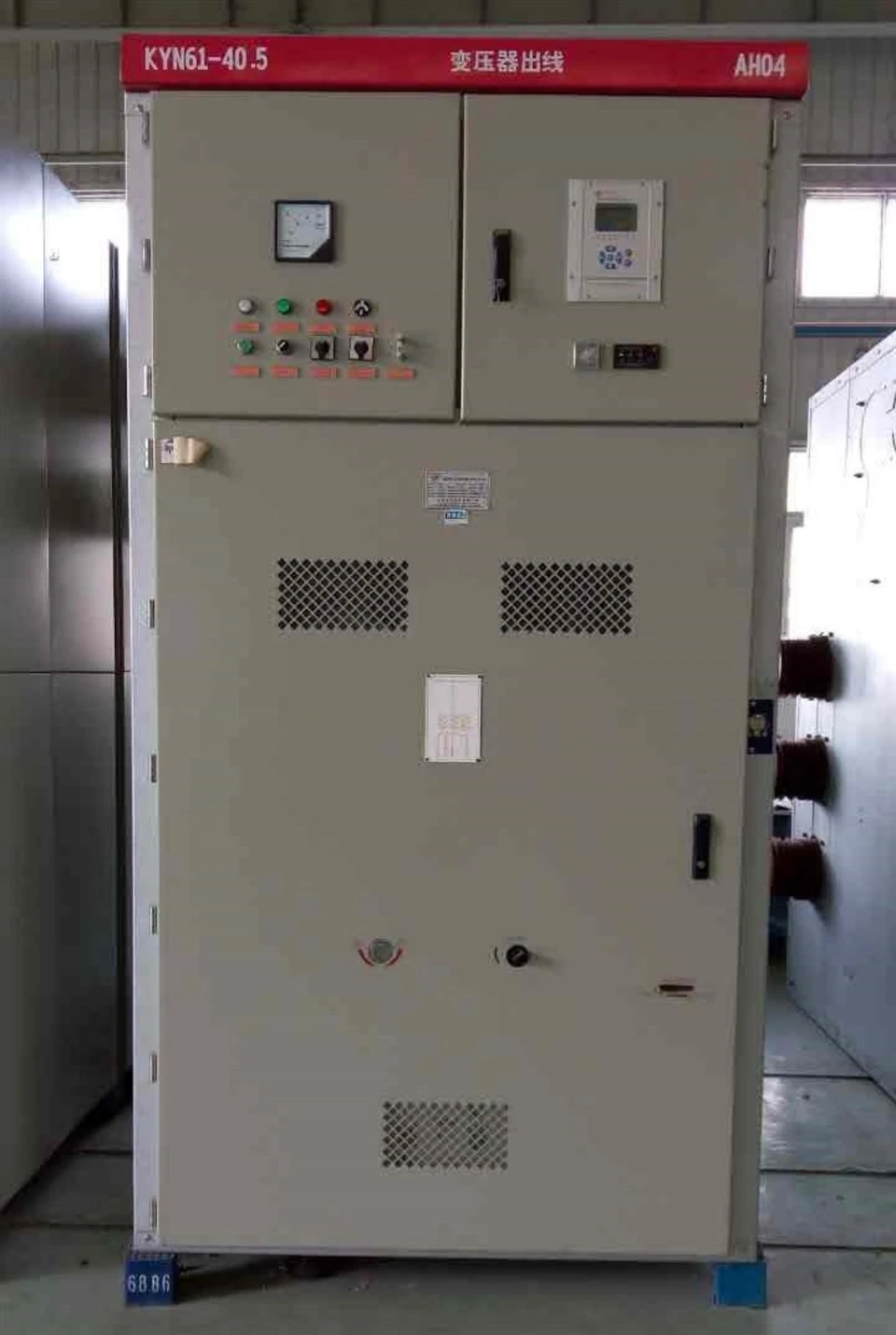

KYN61-40,535-kV-Hochspannungsschaltanlagemit Metall-verkleidetabnehmbare KlimaanlageMetallbeiliegende Schalteinrichtung
Allgemein
Dieses Produkt entspricht: GB3906-2006< the exchange of 3~35KV AC metal enclosed switchgear equipment >, GB/T11022-2011< high-voltage switchgear and controlgear standards common technical requirements>, IEC60298:1990
Modellanleitung
NormalNutzungsbedingung
3.1 Umgebungstemperatur: -15 Grad -+40 Grad;
3.2 Höhe über dem Meeresspiegel: nicht mehr als 1000 m;
3.3 Relative Luftfeuchtigkeit der Luft: Tagesdurchschnitt kleiner oder gleich 95 % Monatsdurchschnitt kleiner oder gleich 90 %
3.4 Erdbebenstärke Kleiner oder gleich 8
3.5 Orte ohne korrosive oder brennbare Gase, Wasserdampf und andere offensichtliche Verschmutzungen.
Hinweis: Über die normalen Nutzungsbedingungen hinaus kann sich der Benutzer an den Hersteller wenden.
Wichtige technische Parameter
|
Name |
Einheit |
Daten |
|
|
Nennspannung |
kV |
40.5 |
|
|
Nennstrom |
A |
1250,1600,2000,(2500) |
|
|
1min Netzfrequenzspannungsfestigkeit |
kV |
95 |
|
|
Nenn-Blitzstoßfestigkeit |
kV |
185 |
|
|
Hilfsstromkreis, Steuerstromkreis Spannungsfestigkeit bei Netzfrequenz |
V/1min |
2000 |
|
|
Nennfrequenz |
Hz |
50 |
|
|
Bemessungskurzschlussausschaltstrom |
kA |
20,25,31.5 |
|
|
Nennkurzzeittolerante Spannung/Nennkurzschlussdauer |
kA/4s |
20,25,31.5 |
|
|
Bewerteter Spitzenstrom |
kA |
50,63,80 |
|
|
Bemessungskurzschlussstrom- |
kA |
50,63,80 |
|
|
Nennspannung des Steuerkreises |
V |
DC:110.220; AC:110.220 |
|
|
Schutzstufe |
Schaltanlagengehäuse |
IP3X |
|
|
Fach (Tür offen) |
IP2X |
||
Strukturmerkmale
Die Schaltanlage verfügt über einen Kabeleingangs- und -ausgangsdraht, eine Kabelfreileitung, einen Sammelschienenbinder, eine Isolierung, einen Spannungstransformator, einen Ableiter usw. in einem Verdrahtungsschema. Die Schaltanlagenausrüstung besteht aus wärmeschrumpfbarem Isoliermaterial und ist mit einem Isolierverfahren mit Epoxidharz beschichtet. Die Elektrodenform ist optimiert und die Struktur des Schrankkörpers ist sehr kompakt. Der Hauptstromkreis verfügt über einen isolierten Bus, das angrenzende Busgehäuse des Schranks ist getrennt, wodurch die Ausbreitung des Vorfalls wirksam verhindert werden kann, und seine Leitung dient als unterstützende Hilfsfunktion. Der Kabelraum ist mit einem Stromtransformator und einem Erdungsschalter ausgestattet und bietet ausreichend Platz für mehrere Kabelverbindungen. In Militärfahrzeugen sind Leistungsschalter, Erdungsschalter und nachdem die Schranktür mit einem Teil versehen ist, um Fehlbedienungen zu verhindern, eine mechanische Verriegelungsvorrichtung, die Funktion „Fünf Prävention“ vollständig, sicher und zuverlässig.
Schematische Darstellung der Struktur der Schaltanlage
A. Zweimal Instrumentenraum

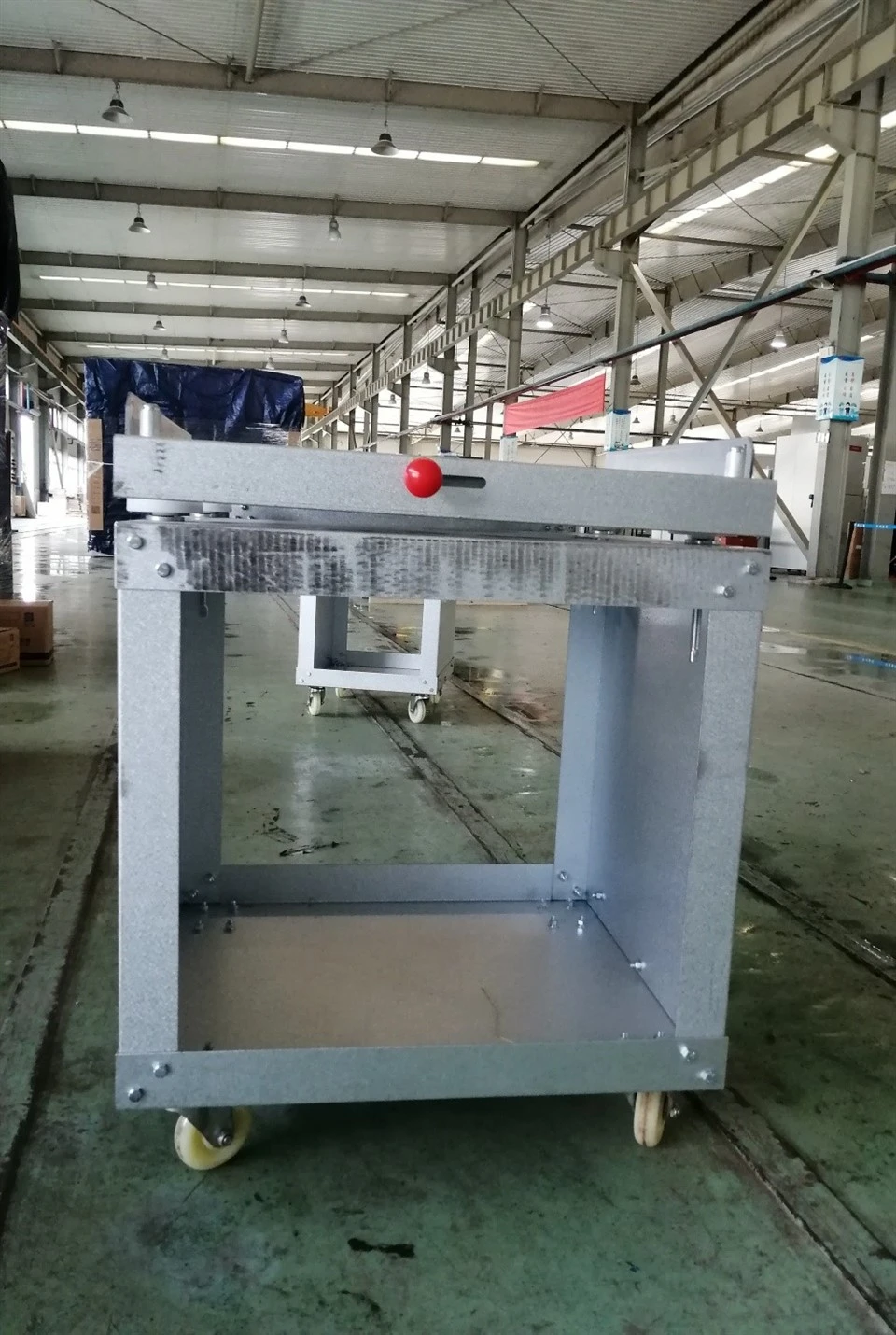

B. Bollerwagenraum
C. Sammelschienenraum
D. Kabelraum
- Ventil
- Leistungsschalter-Handwagen
- Zweimal Stecker
- Der Hauptbus
- Sammelschienendurchführung
- Erdungsschalter
- Kontaktbox
- Kabelverbindung
- Stromwandler
- Druckentlastungsgerät
Bestellhinweis
Für die Bestellung des Nutzers sind folgende technische Informationen anzugeben:
- Einzeiliges Systemdiagramm eines Hauptverkabelungsschemas
- Modell und Spezifikation der Hauptsammelschiene
- Anforderungen an die Konfigurationsfunktion
- Über die Anforderungen der Nutzung hinaus gehen die Umgebungsbedingungen ein
- Weitere besondere Anforderungen
