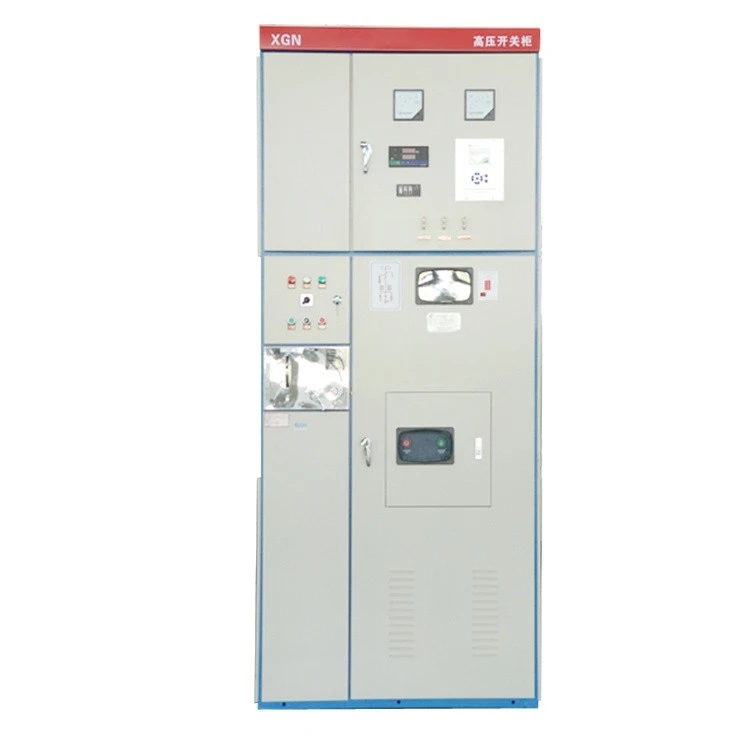

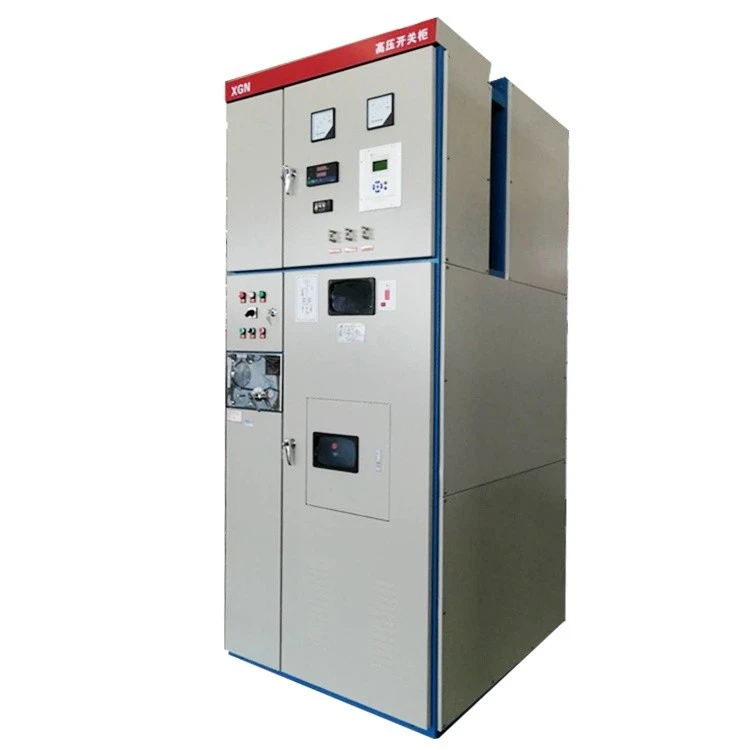

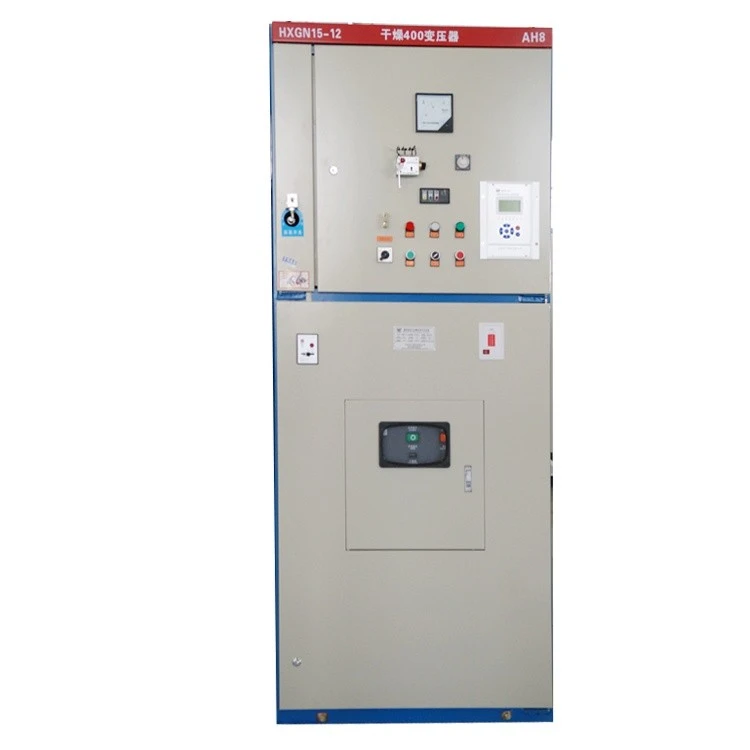

Elektrische mittlere Schaltanlage HXGN
1) 3-Phasen-Wechselstrom 50 Hz
2) 3KV-12KV im Innenbereich
3) IEC298, CCC
4) Vakuumschütz/Unterbrecher
Wir sind ein Hersteller von Nieder- und Mittelspannungsschaltanlagen. Wir haben feste, metallgekapselte Schaltanlagen (Schaltanlagen) im XGN2-10-Gehäuse--Stil hergestellt, die hauptsächlich für den Empfang und die Verteilung der Stromversorgung von 3,6, 7,2 und 12 kV, 3-Phasen-Wechselstrom, 50 Hz in Innensystemen verwendet werden.
Die Schaltanlage entspricht der staatlichen Norm GB3906 und der internationalen Norm IEC298 und verfügt über eine strikte Sperrfunktion mit „Fünf-Prävention“.

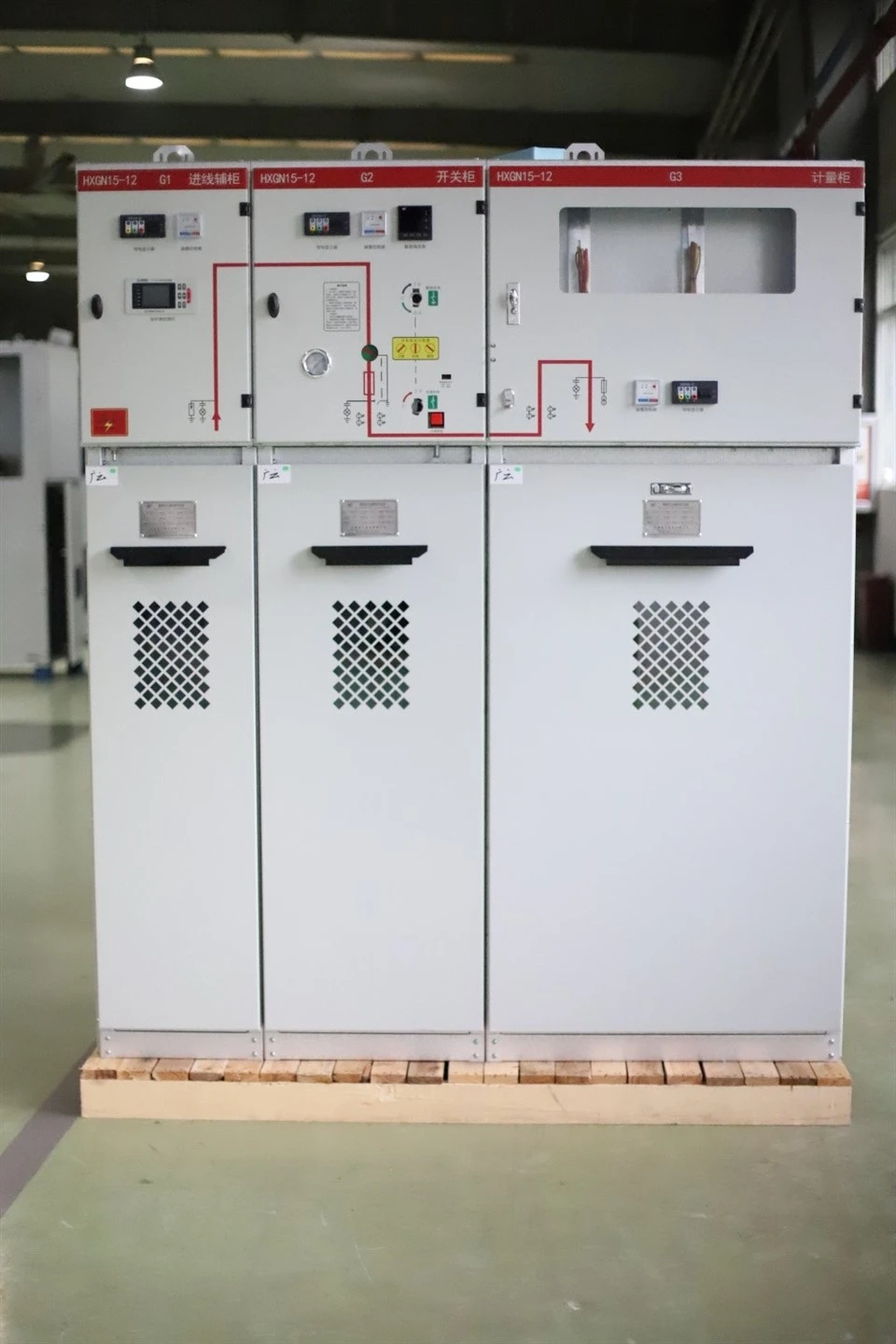

Die Ringhaupteinheit (RMU) der HXGN-Serie ist speziell für Ringnetzwerk-Stromversorgungssysteme konzipiert und bietet gleichzeitig die Flexibilität, als Terminal-Stromversorgung zu fungieren. Seine Kernkomponente besteht aus einem Lastschalter oder einer Lastschalter-Sicherungs-Kombination, die ein sanftes Schließen, Führen und Unterbrechen von Lastströmen ermöglicht. In Kombination mit Sicherungen bietet es einen schnellen und empfindlichen Schutz vor Überlastung und Kurzschlussfehlern in Geräten wie Transformatoren. Dieses Design eignet sich besonders gut-für die Verbindung und Umschaltung mehrerer Stromquellen innerhalb städtischer Stromnetze, wodurch die Effizienz des Verteilungsnetzes verbessert und eine flexible, zuverlässige Stromversorgung gewährleistet wird.
Funktionierender Zustand
Kein Tropfen auf das Gehäuse, kein Sprengstoff, kein Korrosionsgas
|
Nennspannung |
|
KV |
3KV-12 |
|
1-minütiger Hochspannungstest mit Arbeitsfrequenz |
verhältnismäßig |
KV |
42 |
|
1-minütiger Hochspannungstest mit Arbeitsfrequenz |
separater Bruch |
KV |
48 |
|
Schlagimpulsausdauer |
verhältnismäßig |
KV |
75 |
|
Schlagimpulsausdauer |
separater Bruch |
KV |
85 |
|
Lebensdauer |
Vakuumbogen--Rutsche |
mal |
1000 |
|
Lebensdauer |
Trennschalter; Erdungsschalter |
mal |
2000 |
