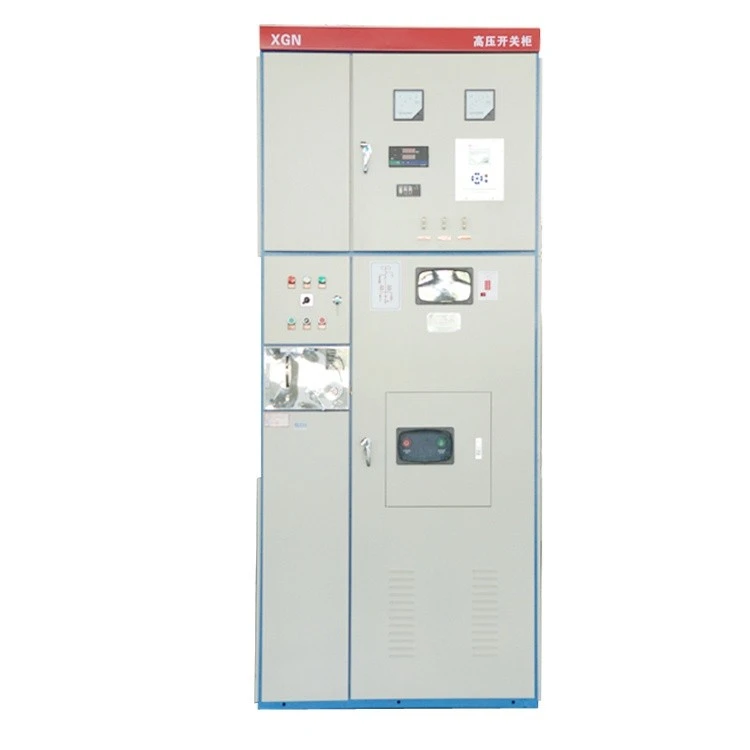

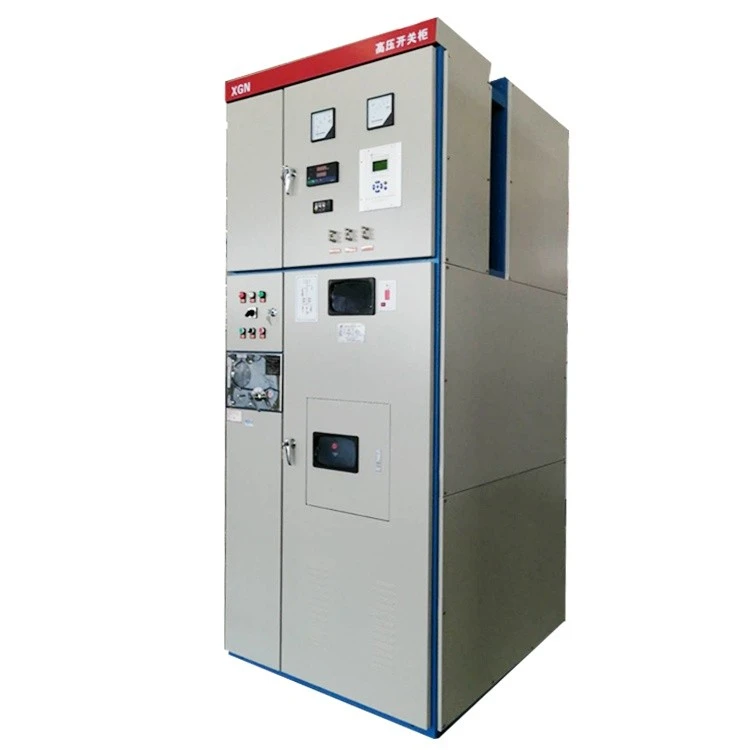

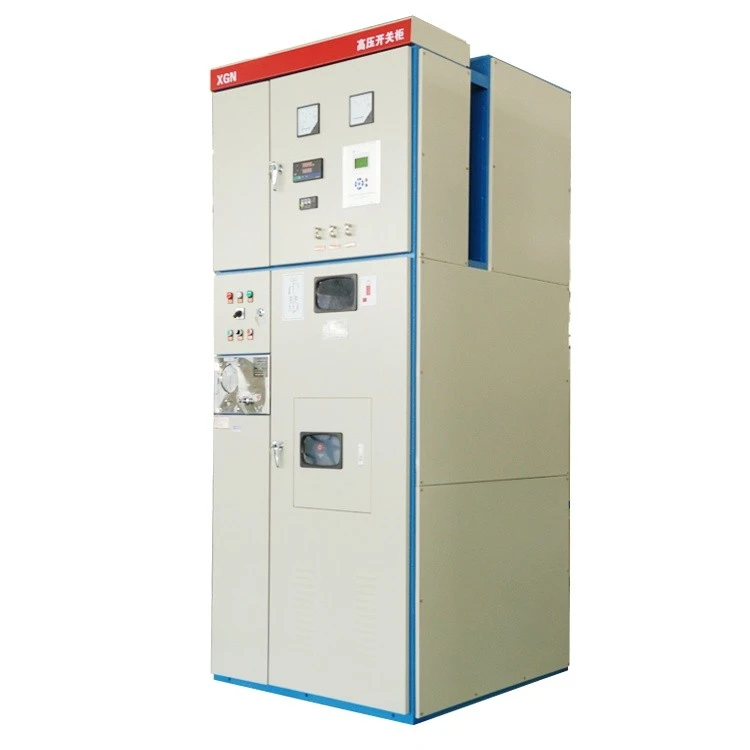

XGN2-Gehäuse-feste Metallschaltanlage-Gekapselte Nieder- und Mittelspannungsschaltanlage
Verallgemeinerung
Wir sind ein Hersteller von Nieder- und Mittelspannungsschaltanlagen. Wir haben feste, metallgekapselte Schaltanlagen (Schaltanlagen) im XGN2-10-Gehäuse--Stil hergestellt, die hauptsächlich für den Empfang und die Verteilung der Stromversorgung von 3,6, 7,2 und 12 kV, 3-Phasen-Wechselstrom, 50 Hz in Innensystemen verwendet werden. Es wird insbesondere in Fällen eingesetzt, in denen häufige Operationen erforderlich sind. Die Schaltanlage entspricht der staatlichen Norm GB3906 und der internationalen Norm IEC298 und verfügt über eine strikte Sperrfunktion mit „Fünf-Prävention“.
Nutzungsbedingungen
Umgebungstemperatur: -25 Grad bis +40 Grad
Relative Luftfeuchtigkeit: Tagesdurchschnitt kleiner oder gleich 95 %
Monatsdurchschnitt Kleiner oder gleich 90 %
Höhe über dem Meeresspiegel: Weniger als oder gleich 1000 m
Keine Brand-, Explosionsgefahr, schwere Verschmutzung, chemische Erosion oder schweres Erdbeben.
Erdbebenstärke kleiner oder gleich 8
Wichtige technische Parameter
Wichtige technische Parameter von Nieder- und Mittelspannungsschaltanlagen (Tabelle 1)
|
NEIN. |
Name |
Einheit |
Daten |
|||
|
1 |
Nennspannung |
KV |
3,6,10 |
|||
|
2 |
Nennstrom |
A |
630,1000,1250,1600, 2000,2500,3150 |
|||
|
3 |
Nennfrequenz |
Hz |
50 |
|||
|
4 |
Bemessungskurzschlussstrom-(gültiger Wert) |
kA |
20, 25 |
31.5 |
40 |
|
|
5 |
Nennstrom im reifen Zustand (Spitzenwert) |
kA |
20, 25 |
31.5 |
40 |
|
|
6 |
Bewerteter dynamischer stabiler Strom (Spitzenwert) |
kA |
40 |
80 |
100 |
|
|
7 |
Nennfrequenztolerante Spannung |
Inter-polar /polar zur Erde |
kV |
42 |
||
|
Inter-Fraktur |
kV |
48 |
||||
|
8 |
Bewertete Blitzschlagtoleranzspannung |
Inter-polar /polar zur Erde |
kV |
75 |
||
|
Inter-Fraktur |
kV |
85 |
||||
|
9 |
Bewertete thermische Zeit |
s |
4 |
|||
|
10 |
Schutzgrad |
1P2X |
||||
|
11 |
Umrissmaße |
mm |
1100*1200*2650 (siehe Hinweis) |
|||
Notiz:Abmessungen für Hochstromschrank: 1200 x 1200 x 2650 (Umriss des Bypass-Sammelschienenschranks, Abmessung 1100 (1200 x 1900 x 2650 (Nennstrom über 2000 A, Breite 1200))
Hauptparameter von Vakuumbrechern (Tabelle 2)
|
NEIN. |
Name |
Einheit |
Daten |
|
1 |
Nennspannung |
kV |
12 |
|
2 |
Nennstrom |
A |
630,1000,1250,2500,3150 |
|
3 |
Nennfrequenz |
Hz |
50 |
|
4 |
Nennkurzschluss-Abschaltstrom-(gültiger Wert) |
kA |
20,25,31.5,40 |
|
5 |
Nennstrom im reifen Zustand (Spitzenwert) |
kA |
20,25,31.5,40 |
|
6 |
Nenn-Kurzschluss-Einschaltstrom (Spitzenwert) |
kA |
40,50,80,100 |
|
7 |
Bemessungs-Spitzenwerttoleranzstrom (Spitzenwert) |
kA |
40,50,80,100 |
|
8 |
Bemessungsfrequenztoleranzspannung |
kV |
42/1min-Inter-polar polar zur Erde; 48/1min-Inter-Fraktur |
|
9 |
Bewertete Blitzschlagtoleranzspannung |
kV |
75-Inter-polar polar zur Erde; 85-Interfraktur |
|
10 |
Letztes Mal als Kurzschluss-bewertet |
S |
4 |
|
13 |
Nennkapazitätsgruppen schalten den Strom ab |
A |
630 |
|
14 |
Bewerteter Back-to-Back-Kapazitätsgruppen-Abschaltstrom |
A |
400 |
|
15 |
Zeiten des Nennkurzschluss-Abschaltstroms |
Zeit |
30 |
|
16 |
Mechanisches Leben |
Zeit |
10000 |
Strukturmerkmale
- Bei dieser Schaltanlage handelt es sich um eine geschlossene -Gehäusekonstruktion aus Metall. Gemäß der nationalen Norm GB3906 und der internationalen Norm IEC298, Schutzart IP2X. Die geschlossene Metallstruktur verhindert wirksam einen Kurzschlussausfall durch Eindringlinge und den menschlichen Körper, der die elektrischen und Betriebskomponenten berührt.
- Der Schrank besteht aus zwei Strukturen: (1) Stahlwinkelschweißen (2) Zusammenbau von Profilstäben. Im Schrank befinden sich Räume für Leistungsschalter, Sammelschienen, Kabel und Relais. Eisenplatten trennen jeden Raum.
Der Schaltraum befindet sich an der Unterseite des Schranks und verfügt über einen Druckentlastungskanal. Wenn im Inneren ein Lichtbogen entsteht, kann der Gasdruck durch den Kanal abgelassen werden.
Der Sammelschienenraum befindet sich an der oberen Rückseite des Schranks. Diese Leitungen werden von Epikote-Isolatoren (größer oder gleich 8000 N) getragen. Die Hauptsammelschiene ist mit den Anschlüssen des oberen Isolationsschalters verbunden.
Der Kabelraum befindet sich an der unteren Rückseite des Schranks. Die Kabel sind an den Ständern befestigt. Dieser Raum dient als Kommunikator, wenn die Hauptverbindungsleitung kommunikationsorientiert gestaltet ist.
- Jegliche Form von Polar-zu-Pol- oder Polar-zu-Erde-Isolierplatten (oder Verbundisolierungen) wird nicht verwendet. Wenn der Luftisolationsabstand zwischen Pol zu Pol oder Pol zu Erde kleiner oder gleich 125 mm ist, werden Porzellan-Stützisolatoren (größer oder gleich 8000 N) verwendet. All dies sorgt für eine höhere Isolationsintensität und Stabilität.
-
Leistungsschalter, sowohl obere als auch untere Isolationsschalter, Erdungsschalter und Verriegelungsmechanismen zwischen Türen nutzen alle den Zwangsverriegelungsmodus, um die Anforderung der „Fünf{0}}-Verhinderung zu erfüllen.“
- Doppelte Wartung, kein Stehen an Wänden. Die Überprüfung der zweiten Komponenten, die Wartung der Betriebsmechanik/Verriegelungen/Getriebeteile/Leistungsschalter steht im Vordergrund. Während die Wartung der Stromschiene und der Kabelräume im Hintergrund erfolgt. Für die Beobachtung im Inneren des Schrankes steht eine Beleuchtung zur Verfügung. Kupferschienen zur Erdung unterhalb der Türen verlaufen parallel zur Schrankbreite.
Das Produkt erfüllt die Anforderungen an strenge Bedingungen und ist bei häufigem Frost und geringer Verschmutzung einsetzbar.
Die Struktur des typischen Schemas der Schaltanlage und die Gesamtabmessungen
| 1 Busbar-Raum | 2 Druckentlastungskanäle | 3-Meter-Raum |
| 4 kombinierte Schalträume | 5 Handbetrieb und Verriegelungsmechanik | 6 der Hauptschaltraum |
| 7 elektromagnetische oder Federmechanik | 8 Erdungsschienen | 9 Kabelraum |
