Lv Mv-Panels

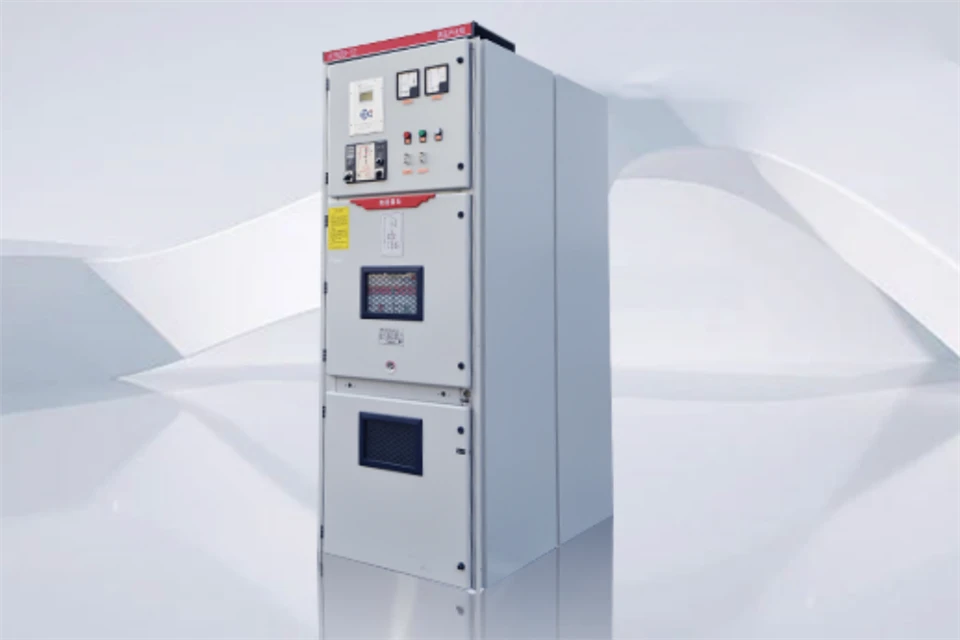

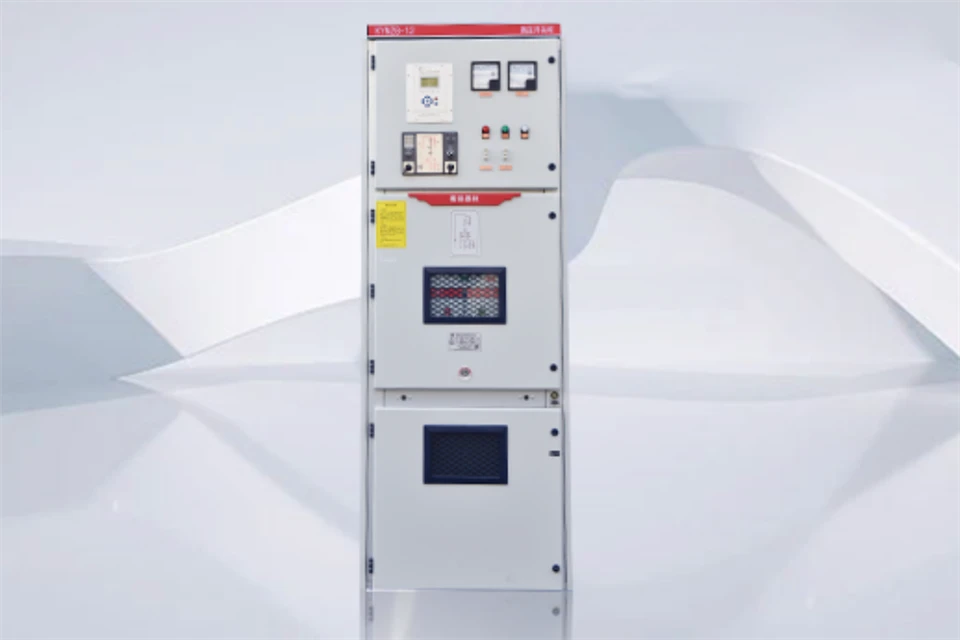

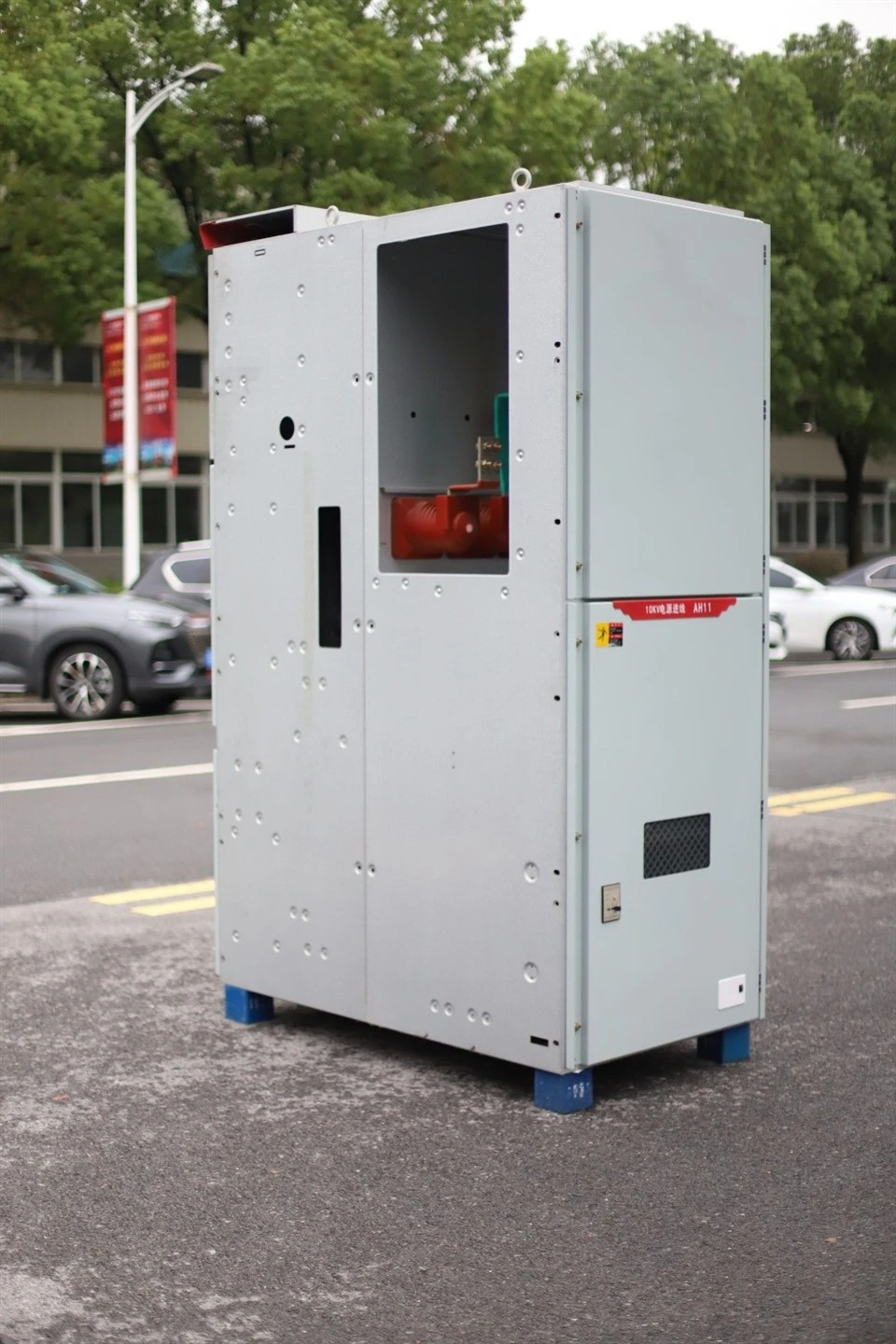

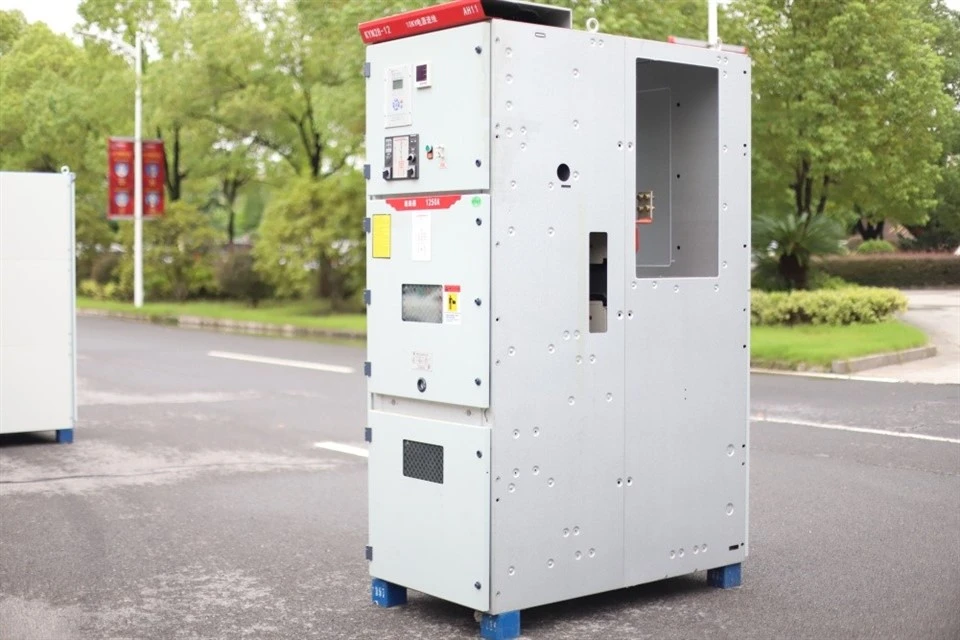

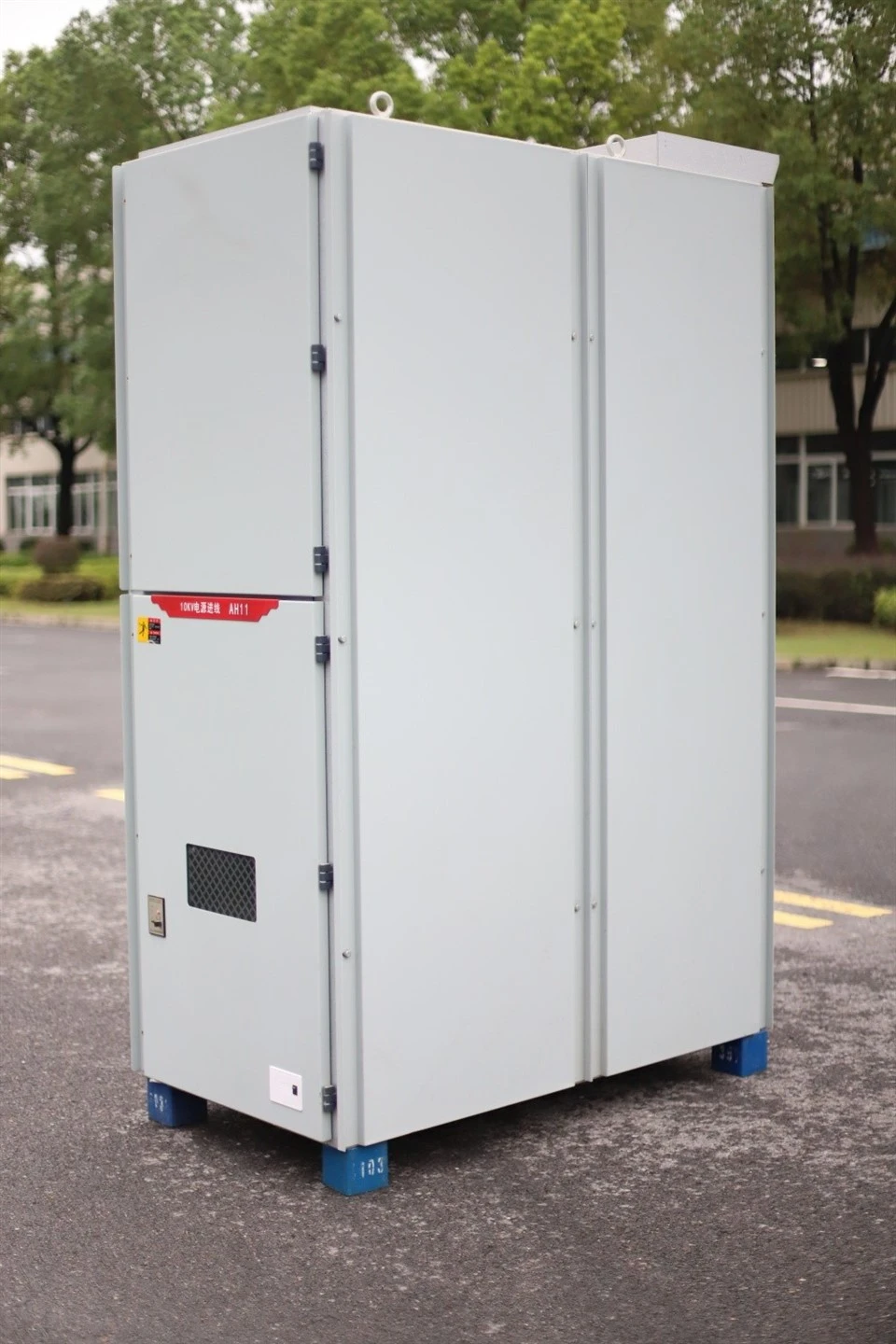

Der Korpus und die Zwischenplatten des Schranks werden nach dem Prozess der CNC-Werkzeugmaschine und der Mehrfachbiegetechnologie mit einer Aluminium-Zink-Legierungsplatte verschraubt, so dass die zusammengebauten Schränke die Einheitlichkeit der Struktur und der Abmessungen gewährleisten können. Die Platte aus Aluminium-Zink-Legierung hat die Funktionen Korrosionsbeständigkeit und Oxidationsbeständigkeit und weist eine höhere mechanische Robustheit als die gewöhnliche Stahlplatte auf. Der Schrank ist durch die Intervallplatinen in Schubladenraum, Sammelschienenraum, Kabelraum und Relais-Instrumentenraum unterteilt, wobei jede Einheit separat geerdet ist. Die Türen des Schranks werden alle mit dem Technologieverfahren des elektrostatischen Spritzens behandelt, um den Oberflächen die Vorteile von Schlagfestigkeit, Korrosionsbeständigkeit und Schönheit usw. zu verleihen.

Die Schubladen können je nach Verwendungszweck in Leistungsschalter-Schublade, Spannungswandler-Schublade, Messschublade, Trennschublade und Stationsschublade unterteilt werden. Die Schubladen mit gleicher Nutzung können untereinander ausgetauscht werden. Die Schubladen verfügen über Test-/Trenn- und Arbeitspositionen im Inneren des Schranks, wobei jede Position mit einer Verriegelungseinheit ausgestattet ist, um sicherzustellen, dass sich die Schubladen in den beiden oben genannten Positionen nicht frei bewegen können.

Um die Bewegung der Schublade zu ermöglichen, wurde im Isolierraum ein spezieller Kanal installiert. Beim Bewegen des Leistungsschalters zwischen der Prüfstellung und der Arbeitsstellung öffnet oder schließt sich das Trennventil automatisch, um sicherzustellen, dass das Bedienpersonal nicht mit dem geladenen Körper in Berührung kommen kann. Die Schubladen können bei geschlossener Schranktür bedient werden. Durch das Überwachungsfenster ist die Position der Schublade im Inneren des Schranks sowie eventuelle Etiketten auf der Schublade erkennbar. All dies gewährleistet die Sicherheit des Bedien- und Wartungspersonals.

Die Hauptsammelschiene wird von einem Schrank zum anderen Schrank geführt und durch eine kleine Abzweigschiene und einen elektrostatischen Kontaktkasten befestigt. Es wird durch eine Sammelschienenbuchse befestigt, wenn es durch die Seitenwand des Nachbarschranks verläuft.

Ein ausreichender Kabelraum ermöglicht nicht nur den Anschluss vieler Kabel, sondern ermöglicht auch die Installation von Stromwandlern, Erdungsschaltern, Blitzableitern usw.

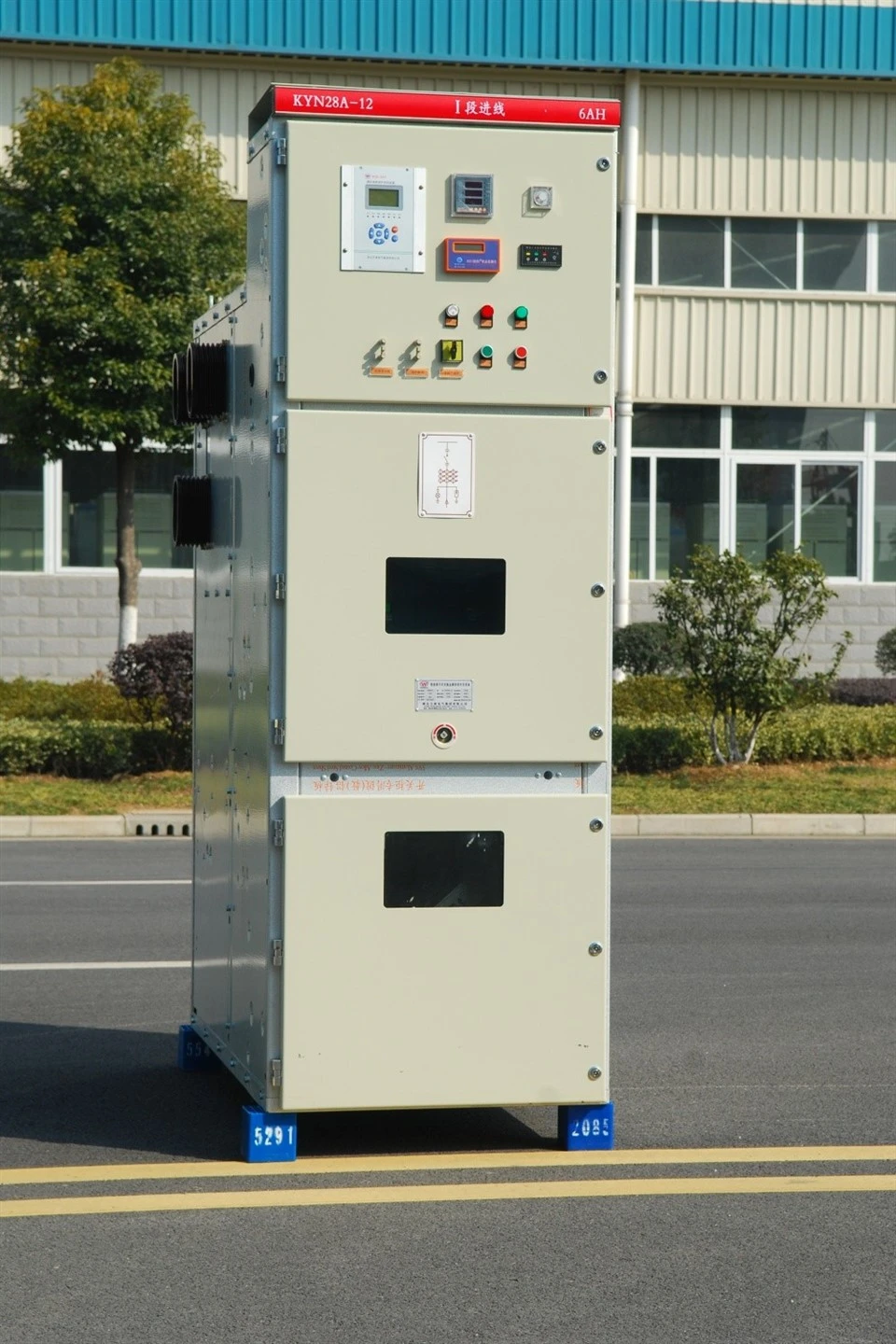

Auf der Innenplatte und der Platte des Relaisraums können Steuer- und Schutzelemente, das Messgerät, das Anzeigeinstrument und die Überwachungsanzeige usw. installiert werden.

Der Schrank verfügt über eine zuverlässige Verriegelungseinheit gemäß der „Five-Prevention“-Anforderung, die die Sicherheit des Bedienpersonals und des Gerätes tatsächlich gewährleistet:

A. Um ein fehlerhaftes Ein-/Ausschalten des Leistungsschalters zu verhindern, sind an der Zimmertür ein Achtungstaster und ein Wechselschalter KK angebracht;

B. Der Leistungsschalter kann sich nach dem Einschalten nicht in die Arbeitsstellung bewegen, um ein fehlerhaftes Ziehen oder Schließen des Trennkontaktes zu vermeiden;

C. Der Erdungsschalter kann nur die Schublade des Leistungsschalters einschalten, die den Schrank verlässt, und die Schublade kann nicht gleichzeitig in den Schrank hineinfahren (der Erdungsschalter kann mit einer Spannungsüberwachungseinheit kombiniert werden). Der Erdungsschalter kann nicht eingeschaltet werden, wenn sich die Schublade im Schrank befindet. Somit werden die Vorkehrungen getroffen, den Erdungsschalter mit Strom zu schließen und den Leistungsschalter zu schließen, bevor der Erdungsschalter geöffnet ist.

D. Die untere Tür und die hintere Tür können nicht geöffnet werden, nachdem der Leistungsschalter in den Schrank gelangt ist, um den Fehlereintrag beim Stromintervall zu vermeiden.

e. Die Schublade des Leistungsschalters kann ohne Einschalten nur dann manuell ausschalten, wenn sie sich tatsächlich in Test- oder Arbeitsstellung befindet und keine Steuerspannung anliegt;

F. Der Sekundärstecker ist verriegelt und kann nicht herausgezogen werden, wenn sich die Schublade in Arbeitsposition befindet.

Im Kabelraum wurde die Erdungsschiene TMY40*4 unabhängig installiert. Diese Sammelschiene kann durch jeden Nachbarschrank verlaufen und eine gute Verbindung mit dem Schrankkörper herstellen, um die Sicherheit des Bedienpersonals und des Schrankkörpers zu gewährleisten.

An der Oberseite des Schubladenraums, des Sammelschienenraums und des Kabelraums wurden Druckentlastungseinheiten angebracht. Wenn am Leistungsschalter oder an der Sammelschiene ein innerer Lichtbogen entsteht, steigt mit dem Auftreten des Lichtbogens der Luftdruck im Schrank und die Druckentlastungseinheit öffnet sich automatisch, um den Druck und die Luft abzulassen, wenn der Druck einen bestimmten Wert erreicht, um die Sicherheit des Bedienpersonals und des Schrankkörpers zu gewährleisten.
