Allgemein

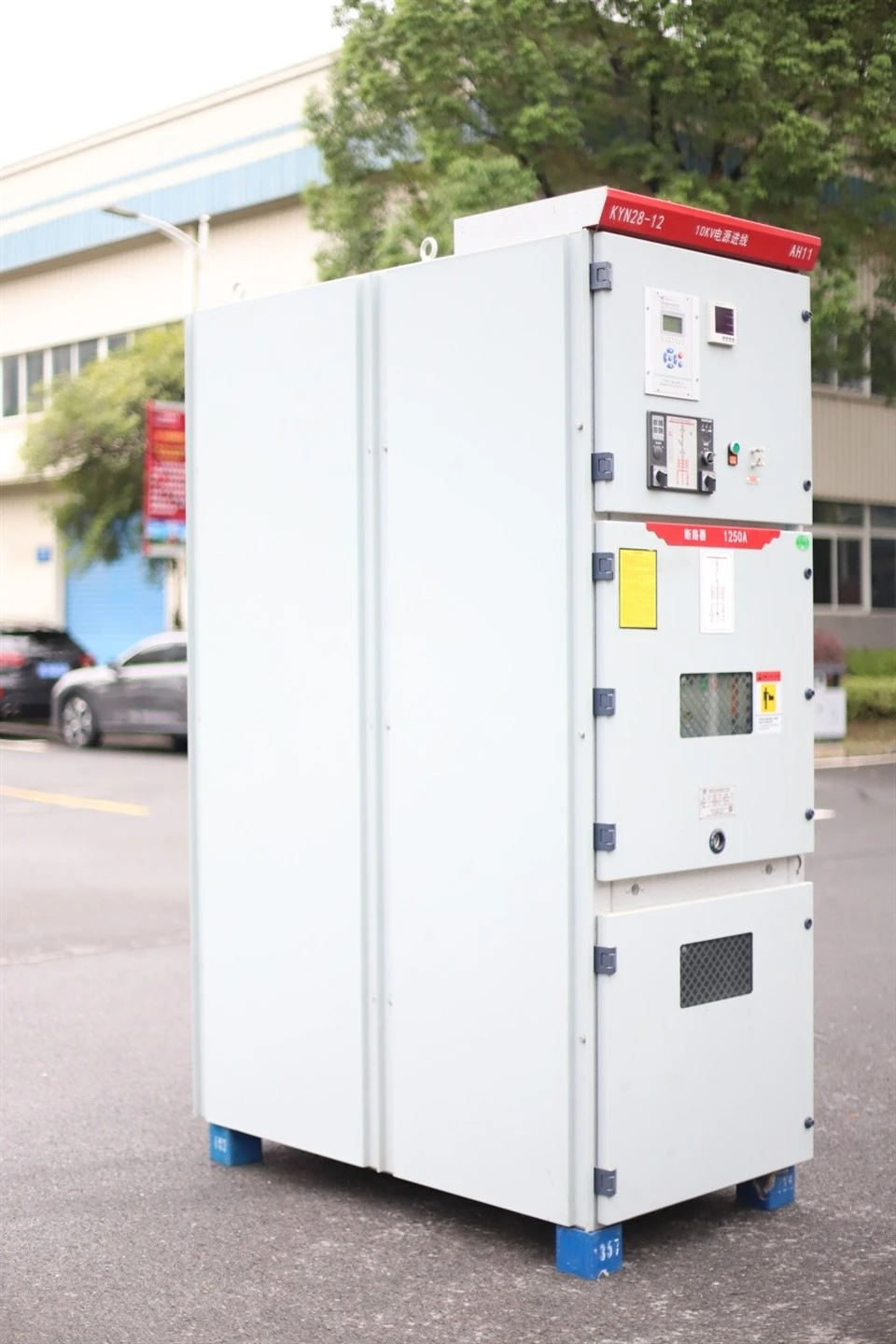

Wir sind KYN28-12 (Z) Hersteller von metallverkleideten Mittelspannungs-Schaltanlagen für den Innenbereich. Dabei handelt es sich um eine Reihe von Stromverteilungsgeräten mit einer Nennspannung von 3 bis 12 kV, dreiphasigem Wechselstrom 50 Hz, einer Einzelsammelschiene und einem Einzelsammelschienen-Segmentsystem. Es gilt für die Stromübertragung des Kraftwerks, den Stromempfang und die Stromverteilung des Stromsystems sowie der Umspannwerke der Industrieunternehmen, um die Ziele der Kontrolle, des Schutzes und der Inspektion zu erfüllen.
Wichtige technische Parameter
Wichtige technische Parameter von Vakuumschaltanlagen
|
NEIN. |
Name |
Einheit |
Daten |
|
|
1 |
Nennspannung |
KV |
3, 6, 10 |
|
|
2 |
Nennstrom |
A |
630, 1000, 1250, 1600, 2000, 2500, 3150 |
|
|
3 |
Nennfrequenz |
Hz |
50 |
|
|
4 |
Kurzzeittolerante Nennspannung |
kA |
20, 25, 31.5, 40 |
|
|
5 |
Nennspitzentolerante Spannung |
kA |
50, 63, 80, 100 |
|
|
6 |
Nennfrequenztolerante Spannung |
Inter-polar /polar zur Erde |
kV |
42/1min |
|
Inter-Fraktur |
kV |
48/1min |
||
|
7 |
Blitzschlagtolerante Nennspannung |
Inter-polar /polar zur Erde |
kV |
75 |
|
Inter-Fraktur |
kV |
85 |
||
|
8 |
Bewertete Kurzschlussdauer- |
s |
4 |
|
|
9 |
Schutzgrad |
Shell IP4X, Intervallraum IP2X |
||
Hauptparameter von Vakuumbrechern
|
NEIN. |
Name |
Einheit |
Daten |
|
|
1 |
Nennspannung |
kV |
3, 6, 10 |
|
|
2 |
Nennfrequenz |
Hz |
50 |
|
|
3 |
Nennstrom |
A |
630, 1250,1600,2000,2500,3150 |
|
|
4 |
Nenn-Leerlaufstrom bei Kurzschluss |
kA |
20,25,31.5,40 |
|
|
5 |
4s heißer stabiler Strom |
kA |
20,25,31.5,40 |
|
|
6 |
Bewerteter dynamischer stabiler Strom (Spitzenwert) |
kA |
50,63, 80,100 |
|
|
7 |
Nennfrequenztolerante Spannung |
Inter-polar /polar zur Erde |
kV |
42/1min |
|
Inter-Fraktur |
kV |
48/1min |
||
|
8 |
Blitzschlagtolerante Nennspannung |
Inter-polar /polar zur Erde |
kV |
75 |
|
Inter-Fraktur |
kV |
85 |
||
|
9 |
Bewertete Kurzschlussdauer- |
s |
4 |
|
Anleitung zum Aufbau

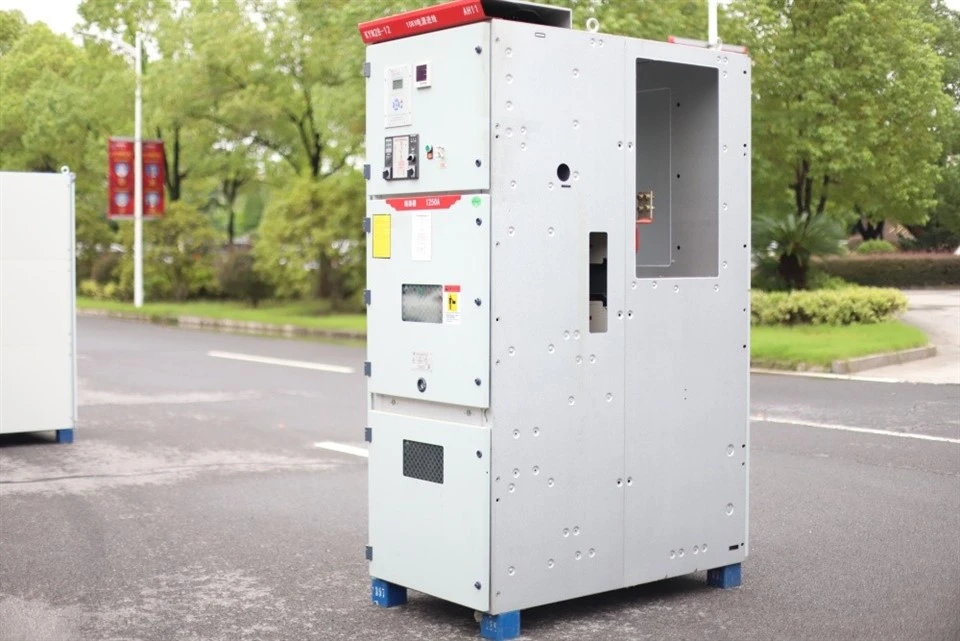

Die metallgekapselte Mittelspannungsschaltanlage besteht aus dem festen Schrankkörper und dem ausziehbaren Teil (den Schubladen). Das Gehäuse des Schranks und die Zwischenbretter sind alle mit Brettern aus einer Aluminium-Zink-Legierung verschraubt. Der Schutzgrad des Schrankgehäuses kann IP4X und IP2X jedes Zwischenraums erreichen.
Der Schrank verfügt über die Funktionen eines Deckenein- und -auslasses, eines Kabelein- und -auslasses sowie eines Links-{0}}Rechtskontakts. Ordnen Sie die Schaltschränke je nach Verwendungszweck an, um ein Stromverteilungsgerät zusammenzustellen, das die vorgesehene Funktion erfüllen kann.
Die Montage und Inbetriebnahme der Schaltanlage kann frontseitig erfolgen. Der Schrank kann an der Wand aufgestellt werden, um Platz zu sparen und die Investition zu senken.
Beigefügt
▲Strukturdiagramm und Gesamtabmessungen:
| Ein Busbar-Raum | B Handwagenraum des Leistungsschalters | C Kabelraum | D Instrumentenraum des Relais |
| 1.1 Druckentlastungsvorrichtung | 1.2 Kontrollieren Sie den kleinen Schlitz | 1. Die Hülle | 2. Abzweigschiene |
| 3. Sammelschienenbuchse | 4. Die Hauptsammelschiene | 5. Statisches Kontaktgerät | 6. Statische Kontaktbox |
| 7. Stromwandler | 8. Der Erdungsschalter | 9. Das Kabel | 10. Blitzableiter |
| 11. Erdung der Hauptsammelschiene | 12. Montage-Isolierplatine | 13. Die Isolierplatine | 14. Der sekundäre Stecker |
| 15. Handwagen des Leistungsschalters | 16. Die Heizung | 17. Ausziehbare horizontale Isolierplatte | 18. Betätigungsmechanismus des Erdungsschalters |
| 19. Das untere Brett |
