Niederspannungs- und Hochspannungsschaltanlagen

Niederspannungs- und Hochspannungsschaltanlagen

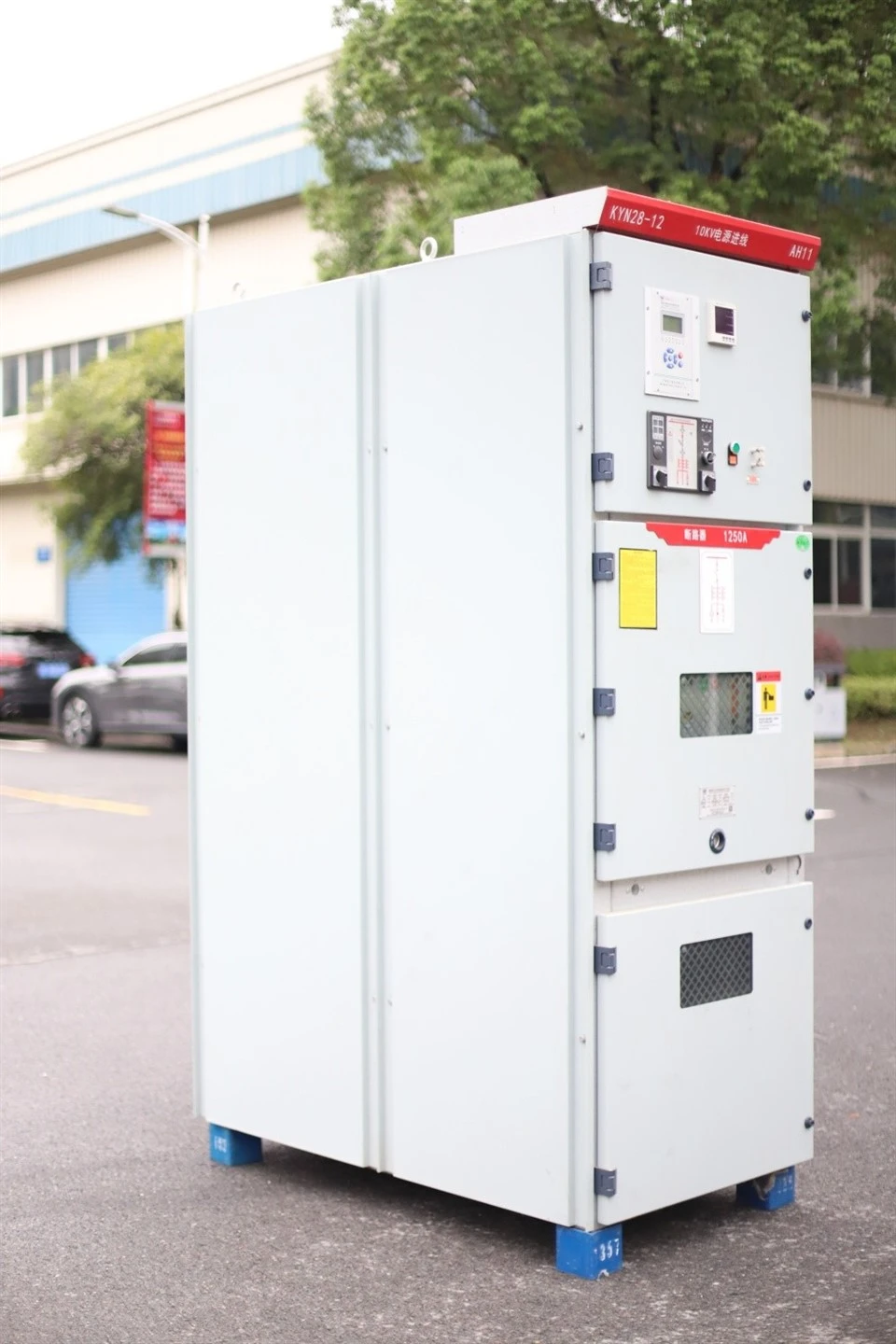

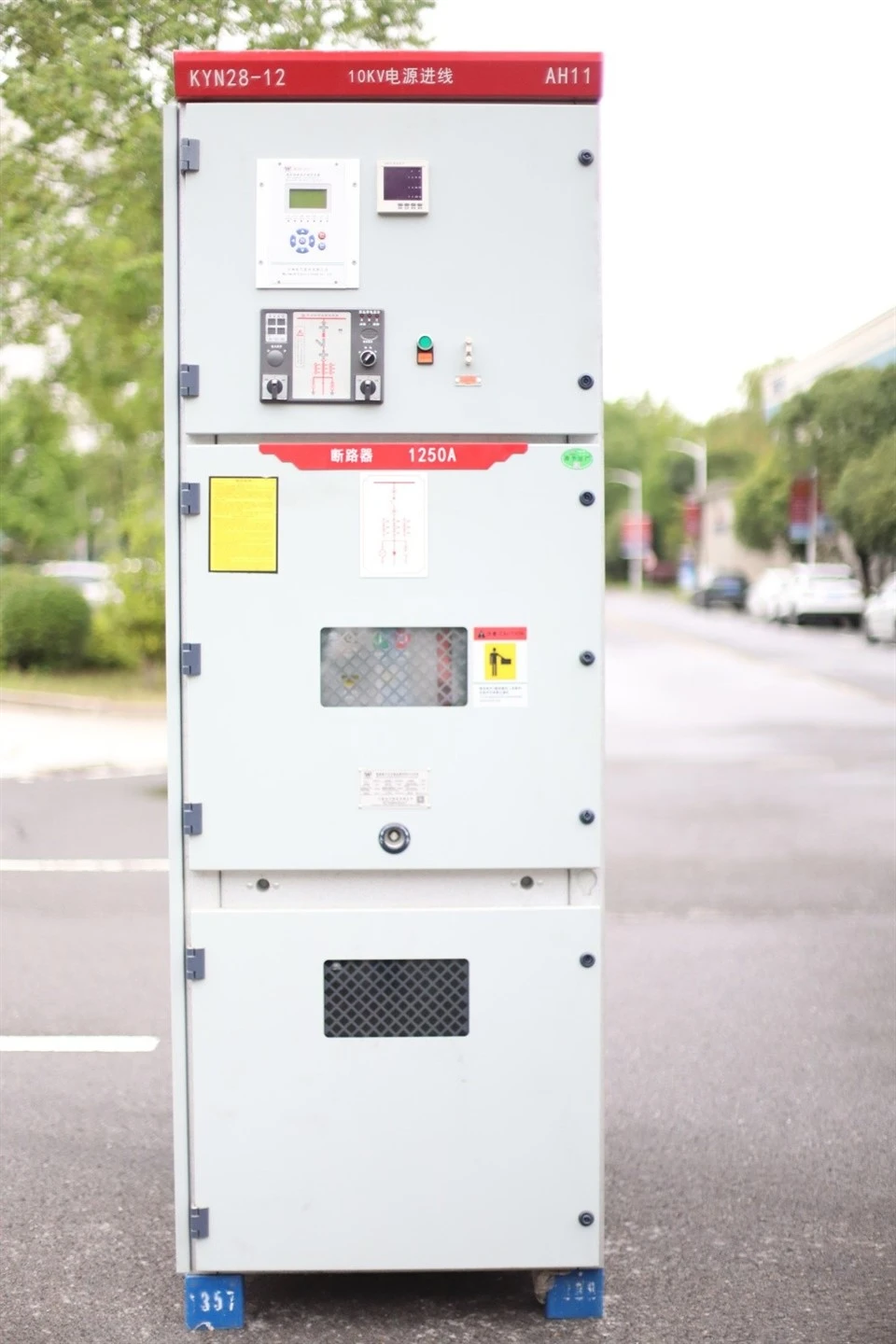

1. Die Struktur der Niederspannungs- und Hochspannungsschaltanlage wird nach dem Prozess der CNC-Werkzeugmaschine und der Mehrfachbiegetechnologie durch eine Aluminium-Zink-Legierungsplatte verschraubt
2. Einfache und effektive „Fünf--Präventions-Sperrfunktion zum Schutz vor Fehlern
3.Kann die Vakuum-Leistungsschalter VS1 und CD4 übernehmen
Anfrage senden
Beschreibung
Technische Parameter

Hauptmerkmale



1. Die Struktur der Niederspannungs- und Hochspannungsschaltanlage wird nach dem Prozess der CNC-Werkzeugmaschine und der Mehrfachbiegetechnologie mit einer Aluminium-Zink-Legierungsplatte verschraubt



2. Einfache und effektive Sperrfunktion zur „Fünf--Verhinderung“, um den Fehlerbetrieb zu schützen



3. Kann die Vakuum-Leistungsschalter VS1 und CD4 übernehmen



4. Einfacher Austausch des Leistungsschalters und kostenloser Austausch der Schubladen



5. Der Schrank kann an der Wand montiert werden, die Wartung erfolgt an der Vorderseite, wodurch die Stellfläche reduziert wird



6. Der gesamte Vorgang kann durchgeführt werden, nachdem die Schranktür geschlossen ist



7. Der große Raum des Kabelraums bietet Platz für den Anschluss vieler Kabel



8. Der Relaisraum und der Kabelraum können jeweils mit einer Heizung ausgestattet werden, um Frost oder Erosion zu vermeiden



9. Hoher Schutzgrad, schützt den Eindringling vor Kleinigkeiten und Schädlingen




Wichtige technische Parameter



Wichtige technische Parameter von Vakuumschaltanlagen



NEIN.

Name

Einheit

Daten

1

Nennspannung

KV

3,6,10

2

Nennstrom

A

630,1000,1250,1600,

2000,2500,3150,5000

3

Nennfrequenz

Hz

50

4

Kurzzeittolerante Nennspannung

kA

20, 25, 31.5, 40

5

Nennspitzentolerante Spannung

kA

50, 63, 80, 100

6

Nennfrequenztolerante Spannung

Inter-polar /polar zur Erde

kV

42/1min

Inter-Fraktur

kV

48/1min

7

Blitzschlagtolerante Nennspannung

Inter-polar /polar zur Erde

kV

75

Inter-Fraktur

kV

85

8

Bewertete Kurzschlussdauer-

s

4

9

Schutzgrad



Shell IP4X, Intervallraum IP2X



Hauptparameter von Vakuumbrechern



NEIN.

Name

Einheit

Daten

1

Nennspannung

kV

3, 6, 10

2

Nennfrequenz

Hz

50

3

Nennstrom

A

630, 1250,1600,2000,2500,3150

4

Nenn-Leerlaufstrom bei Kurzschluss

kA

20,25,31.5,40

5

4s heißer stabiler Strom

kA

20,25,31.5,40

6

Bewerteter dynamischer stabiler Strom (Spitzenwert)

kA

50,63, 80,100

7

Nennfrequenztolerante Spannung

Inter-polar /polar zur Erde

kV

42/1min

Inter-Fraktur

kV

48/1min

8

Blitzschlagtolerante Nennspannung

Inter-polar /polar zur Erde

kV

75

Inter-Fraktur

kV

85

9

Bewertete Kurzschlussdauer-

s

4



Anleitung zum Aufbau

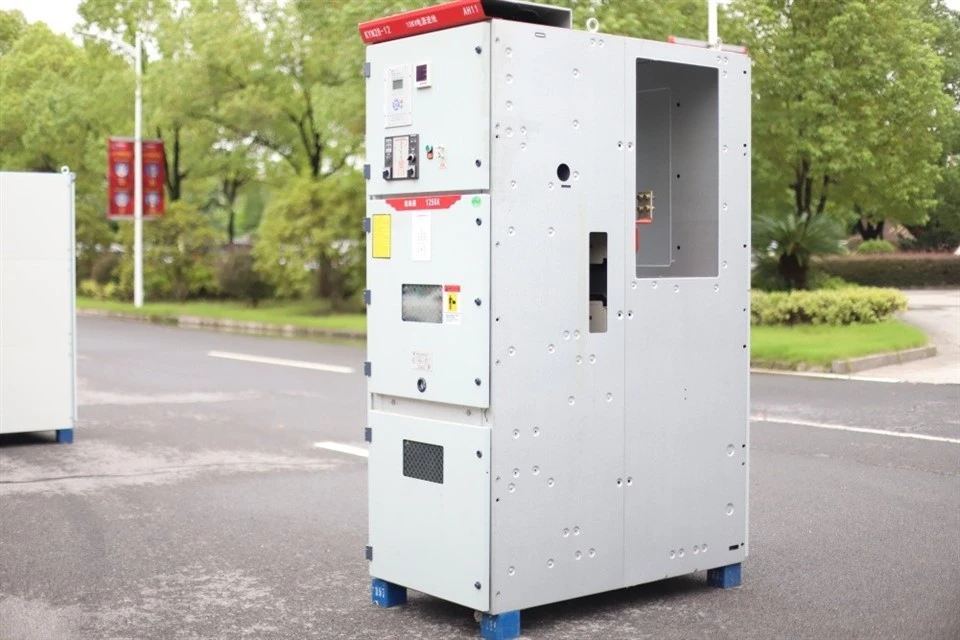

Die NS- und HV-Schaltanlage besteht aus dem festen Schrankkörper und dem ausziehbaren Teil (den Schubladen). Das Gehäuse des Schranks und die Zwischenbretter sind alle mit Brettern aus einer Aluminium-Zink-Legierung verschraubt. Der Schutzgrad des Schrankgehäuses kann IP4X und IP2X jedes Zwischenraums erreichen.

Die Montage und Inbetriebnahme der Schaltanlage kann frontseitig erfolgen. Der Schrank kann an der Wand aufgestellt werden, um Platz zu sparen und die Investition zu senken.

1. Busbar-Raum

Die Hauptsammelschiene wird von einem Schrank zum anderen Schrank geführt und durch eine kleine Abzweigschiene und einen elektrostatischen Kontaktkasten befestigt. Es wird durch eine Sammelschienenbuchse befestigt, wenn es durch die Seitenwand des Nachbarschranks verläuft.

2. Kabelraum

Ein ausreichender Kabelraum ermöglicht nicht nur den Anschluss vieler Kabel, sondern ermöglicht auch die Installation von Stromwandlern, Erdungsschaltern, Blitzableitern usw.

3. Instrumentenraum

Auf der Innenplatte und der Platte des Relaisraums können Steuer- und Schutzelemente, das Messgerät, das Anzeigeinstrument und die Überwachungsanzeige usw. installiert werden.




Beigefügt



▲Strukturdiagramm und Gesamtabmessungen:

product-1170-891



Ein Busbar-Raum B Handwagenraum des Leistungsschalters C Kabelraum D Instrumentenraum des Relais
1.1 Druckentlastungsvorrichtung 1.2 Kontrollieren Sie den kleinen Schlitz 1. Die Hülle 2. Abzweigschiene
3. Sammelschienenbuchse 4. Die Hauptsammelschiene 5. Statisches Kontaktgerät 6. Statische Kontaktbox
7. Stromwandler 8. Der Erdungsschalter 9. Das Kabel 10. Blitzableiter
11. Erdung der Hauptsammelschiene 12. Montage-Isolierplatine 13. Die Isolierplatine 14. Der sekundäre Stecker
15. Handwagen des Leistungsschalters 16. Die Heizung 17. Ausziehbare horizontale Isolierplatte 18. Betätigungsmechanismus des Erdungsschalters
19. Das untere Brett



FAQ



F: 1. Könnten Sie Muster zum Testen bereitstellen?

A: Leider stellen wir keine Muster zur Verfügung.

F: 2. Haben Sie Proben? Wie erhalte ich kostenlose Muster?

A: Wir können das Muster nicht kostenlos zur Verfügung stellen.

F: 3. Warum Sie wählen?

A: Wir sind auf die Herstellung von Hoch- und Niederspannungsschaltanlagen sowie Motor-Softstartern spezialisiert und verfügen über mehr als 20 Jahre Erfahrung. Wir bieten Produkte von bester Qualität zu einem niedrigen Preis.
