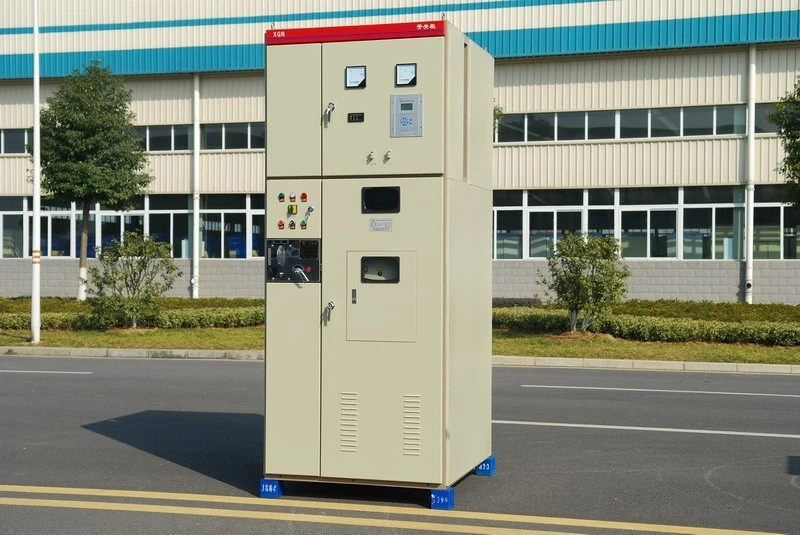

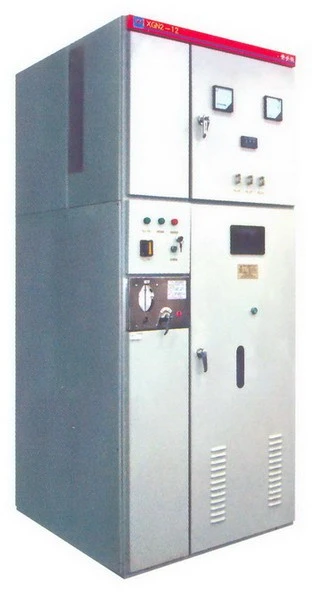

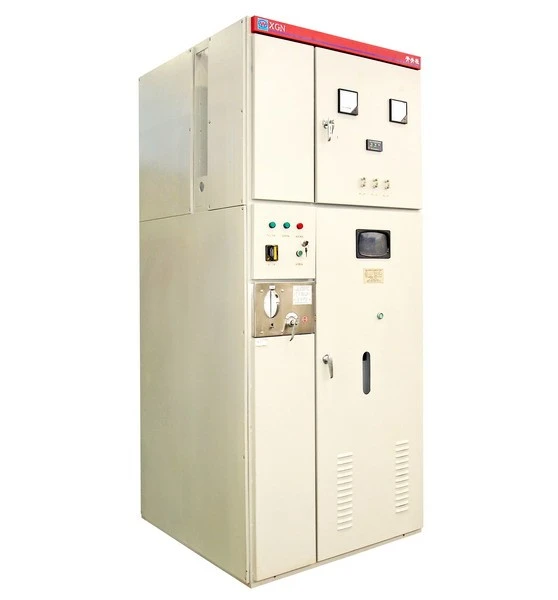

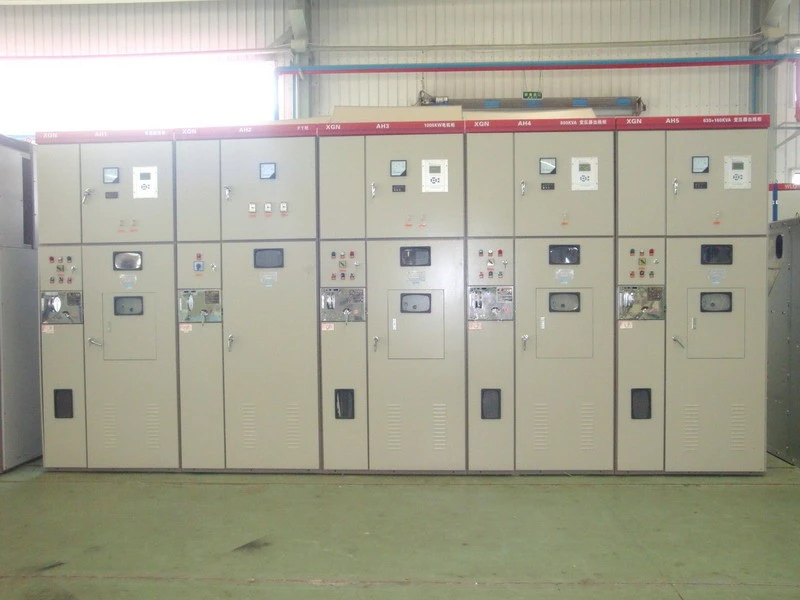

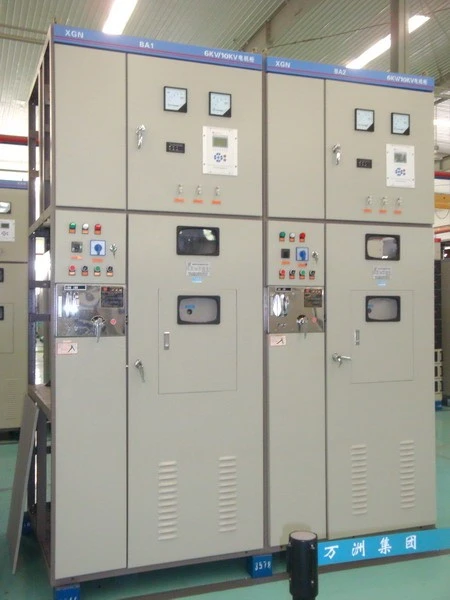

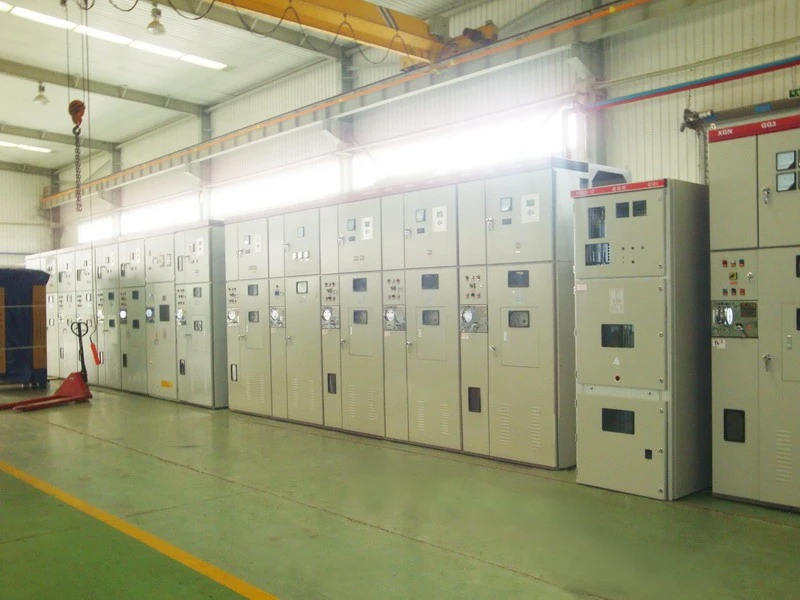

XGN2-Gehäuse-fester Metallschrank-Geschlossener Mittelspannungsschaltschrank
Verallgemeinerung
Die XGN2-10-Gehäuse-feste, metallgekapselte-Mittelspannungsschaltanlage wird hauptsächlich für den Empfang und die Verteilung von dreiphasigem Wechselstrom bei 3,6 kV, 7,2 kV oder 12 kV mit einer Frequenz von 50 Hz in Innensystemen verwendet. Es eignet sich besonders für Anwendungen, die eine häufige Bedienung erfordern. Die Schaltanlage entspricht der nationalen Norm GB3906 und der internationalen Norm IEC298 und ist mit einem umfassenden „Five-Prevention“-Verriegelungssystem ausgestattet.
Der Hauptleistungsschalter verwendet den Sektions-Vakuumschalter ZN28A-12, der mit elektromagnetischen CD10- oder CT8/CT19A(B)-Federantriebsmechanismen ausgestattet ist. Alternativ kann es mit einem integrierten Vakuumschalter ZN28-12 (mit elektromagnetischem CD17- oder CT17/CT19-Federantrieb) oder einem Vakuum-Leistungsschalter ZN63-12 (VS1) ausgestattet werden.
Der Trennschalter nutzt den Drehtyp GN30-10 oder den Hochstrom-Trennschalter GN22-10 und gewährleistet so einen zuverlässigen Betrieb und eine starke Anpassungsfähigkeit an verschiedene Stromverteilungskonfigurationen.
Nutzungsbedingungen
Umgebungstemperatur: -25 Grad bis +40 Grad
Relative Luftfeuchtigkeit: Tagesdurchschnitt kleiner oder gleich 95 % Monatsdurchschnitt kleiner oder gleich 90 %
Höhe über dem Meeresspiegel: Weniger als oder gleich 1000 m
Keine Brand-, Explosionsgefahr, schwere Verschmutzung, chemische Erosion oder schweres Erdbeben.
Erdbebenstärke kleiner oder gleich 8
Wichtige technische Parameter
Wichtigste technische Parameter von Schaltanlagen (Tabelle 1)
|
NEIN. |
Name |
Einheit |
Daten |
|||
|
1 |
Nennspannung |
KV |
3,6,10 |
|||
|
2 |
Nennstrom |
A |
630,1000,1250,1600, 2000,2500,3150 |
|||
|
3 |
Nennfrequenz |
Hz |
50 |
|||
|
4 |
Bemessungskurzschlussstrom-(gültiger Wert) |
kA |
20, 25 |
31.5 |
40 |
|
|
5 |
Nennstrom im reifen Zustand (Spitzenwert) |
kA |
20, 25 |
31.5 |
40 |
|
|
6 |
Bewerteter dynamischer stabiler Strom (Spitzenwert) |
kA |
40 |
80 |
100 |
|
|
7 |
Nennfrequenztolerante Spannung |
Inter-polar /polar zur Erde |
kV |
42 |
||
|
Inter-Fraktur |
kV |
48 |
||||
|
8 |
Bewertete Blitzschlagtoleranzspannung |
Inter-polar /polar zur Erde |
kV |
75 |
||
|
Inter-Fraktur |
kV |
85 |
||||
|
9 |
Bewertete thermische Zeit |
s |
4 |
|||
|
10 |
Schutzgrad |
1P2X |
||||
|
11 |
Umrissmaße |
mm |
1100*1200*2650 (siehe Hinweis) |
|||
Notiz:Abmessungen für Hochstromschrank: 1200 x 1200 x 2650 (Umriss des Bypass-Sammelschienenschranks, Abmessung 1100 (1200 x 1900 x 2650 (Nennstrom über 2000 A, Breite 1200))
Hauptparameter von Vakuumbrechern (Tabelle 2)
|
NEIN. |
Name |
Einheit |
Daten |
|
1 |
Nennspannung |
kV |
12 |
|
2 |
Nennstrom |
A |
630,1000,1250,2500,3150 |
|
3 |
Nennfrequenz |
Hz |
50 |
|
4 |
Nennkurzschluss-Abschaltstrom-(gültiger Wert) |
kA |
20,25,31.5,40 |
|
5 |
Nennstrom im reifen Zustand (Spitzenwert) |
kA |
20,25,31.5,40 |
|
6 |
Nenn-Kurzschluss-Einschaltstrom (Spitzenwert) |
kA |
40,50,80,100 |
|
7 |
Bemessungs-Spitzenwerttoleranzstrom (Spitzenwert) |
kA |
40,50,80,100 |
|
8 |
Bemessungsfrequenztoleranzspannung |
kV |
42/1min-Inter-polar polar zur Erde; 48/1min-Inter-Fraktur |
|
9 |
Bewertete Blitzschlagtoleranzspannung |
kV |
75-Inter-polar polar zur Erde; 85-Interfraktur |
|
10 |
Letztes Mal als Kurzschluss-bewertet |
S |
4 |
|
13 |
Nennkapazitätsgruppen schalten den Strom ab |
A |
630 |
|
14 |
Bewerteter Back-to-Back-Kapazitätsgruppen-Abschaltstrom |
A |
400 |
|
15 |
Zeiten des Nennkurzschluss-Abschaltstroms |
Zeit |
30 |
|
16 |
Mechanisches Leben |
Zeit |
10000 |
Strukturmerkmale
- Bei dieser Schaltanlage handelt es sich um eine geschlossene -Gehäusekonstruktion aus Metall. Gemäß der nationalen Norm GB3906 und der internationalen Norm IEC298, Schutzart IP2X. Die geschlossene Metallstruktur verhindert wirksam einen Kurzschlussausfall durch Eindringlinge und den menschlichen Körper, der die elektrischen und Betriebskomponenten berührt.
- Der Schrank besteht aus zwei Strukturen: (1) Stahlwinkelschweißen (2) Zusammenbau von Profilstäben. Im Schrank befinden sich Räume für Leistungsschalter, Sammelschienen, Kabel und Relais. Eisenplatten trennen jeden Raum.
Der Schaltraum befindet sich an der Unterseite des Schranks und verfügt über einen Druckentlastungskanal. Wenn im Inneren ein Lichtbogen entsteht, kann der Gasdruck durch den Kanal abgelassen werden.
Der Sammelschienenraum befindet sich an der oberen Rückseite des Schranks. Diese Leitungen werden von Epikote-Isolatoren (größer oder gleich 8000 N) getragen. Die Hauptsammelschiene ist mit den Anschlüssen des oberen Isolationsschalters verbunden.
Der Kabelraum befindet sich an der unteren Rückseite des Schranks. Die Kabel sind an den Ständern befestigt. Dieser Raum dient als Kommunikator, wenn die Hauptverbindungsleitung kommunikationsorientiert gestaltet ist.
- Jegliche Form von Polar-zu-Pol- oder Polar-zu-Erde-Isolierplatten (oder Verbundisolierungen) wird nicht verwendet. Wenn der Luftisolationsabstand zwischen Pol zu Pol oder Pol zu Erde kleiner oder gleich 125 mm ist, werden Porzellan-Stützisolatoren (größer oder gleich 8000 N) verwendet. All dies sorgt für eine höhere Isolationsintensität und Stabilität.
- Leistungsschalter, sowohl obere als auch untere Isolationsschalter, Erdungsschalter und Verriegelungsmechanismen zwischen Türen nutzen alle den Zwangsverriegelungsmodus, um die Anforderung der „Fünf{0}}-Verhinderung zu erfüllen.“
- Doppelte Wartung, kein Stehen an Wänden. Die Überprüfung der zweiten Komponenten, die Wartung der Betriebsmechanik/Verriegelungen/Getriebeteile/Leistungsschalter steht im Vordergrund. Während die Wartung der Stromschiene und der Kabelräume im Hintergrund erfolgt. Für die Beobachtung im Inneren des Schrankes steht eine Beleuchtung zur Verfügung. Kupferschienen zur Erdung unterhalb der Türen verlaufen parallel zur Schrankbreite.
Das Produkt erfüllt die Anforderungen an strenge Bedingungen und ist bei häufigem Frost und geringer Verschmutzung einsetzbar.
Die Struktur des typischen Schemas der Schaltanlage und die Gesamtabmessungen
| 1. Bus-Bar-Raum | 2. Druckentlastungskanal | 3. Meter Raum |
| 4. Kombinierter Schaltraum | 5. Handbetrieb und Verriegelungsmechanik | 6. der Hauptschaltraum |
| 7. Elektromagnetische oder Federmechanik | 8. Erdungsschienen | 9. Kabelraum |
