Allgemein

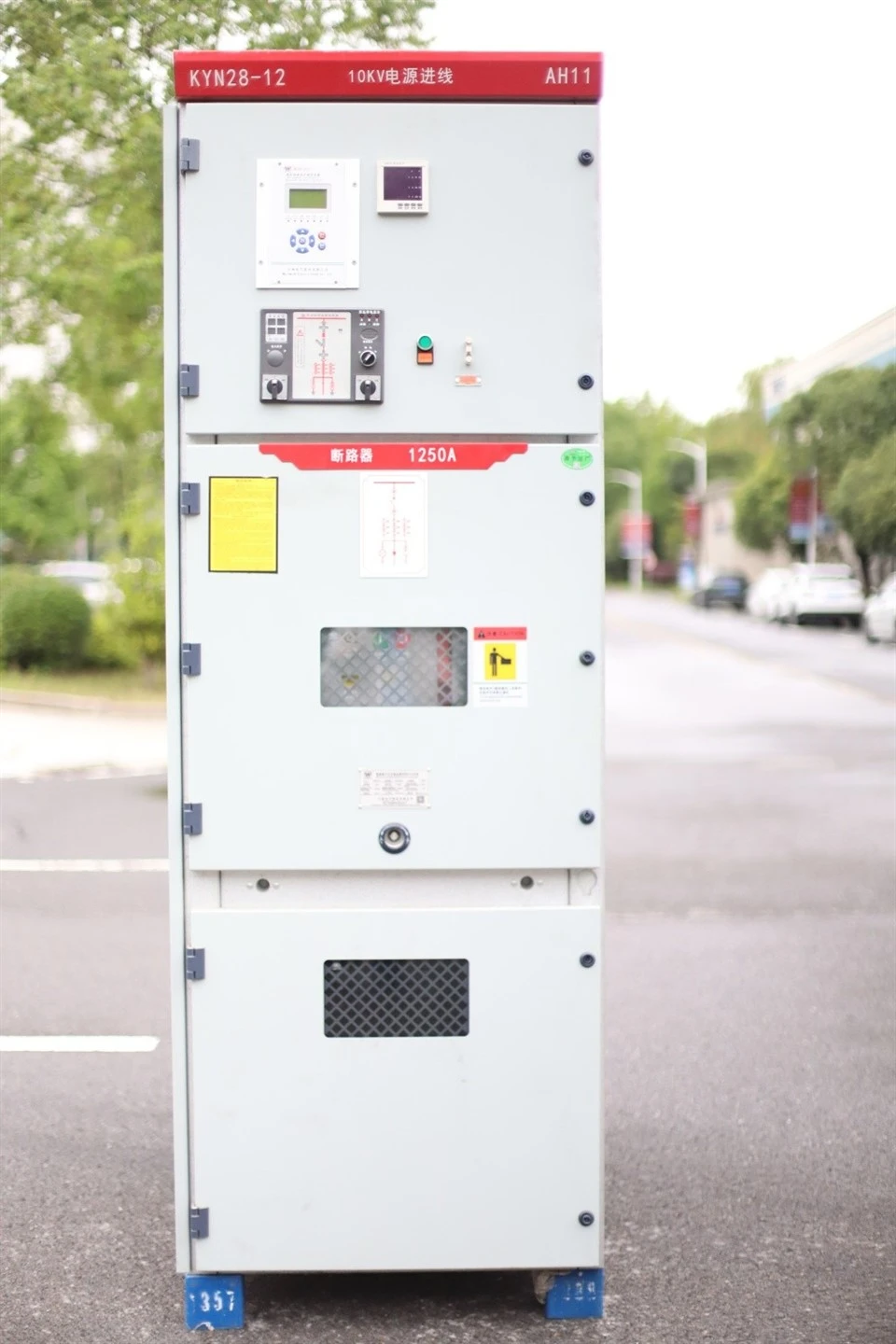

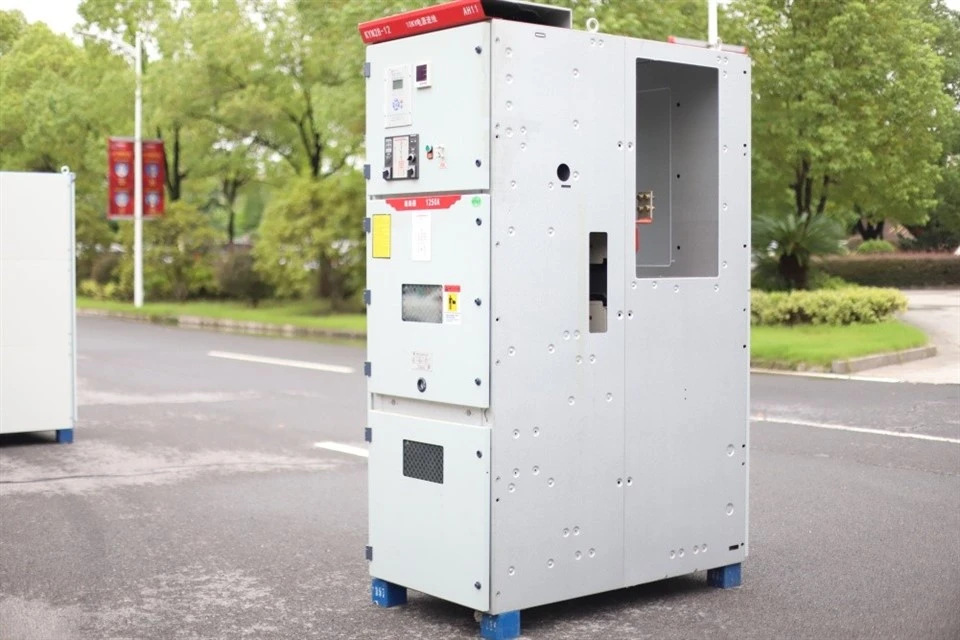

Als Hersteller von KYN28-12-MV-Schaltschränken hat Worldwide Electric seinen Sitz in der Stadt Xiangyang in der Provinz Hubei, einer berühmten historischen und kulturellen Stadt in China. Es erstreckt sich über eine Fläche von über 200.000 Quadratmetern und hat eine Gesamtinvestition von 100 Millionen Dollar. Es besteht aus drei Teilprojekten: einem Produktprojekt zur Einsparung elektrischer Energie, einem optoelektronischen Produktprojekt und einem Projekt zur mechanischen Verarbeitung. Der Schaltschrank KYN28-12 mv besteht aus einer Reihe von Stromverteilungsgeräten mit einer Nennspannung von 3 bis 12 kV, dreiphasigem Wechselstrom und 50 Hz, bestehend aus einer Einzelsammelschiene und einem Einzelsammelschienen-Segmentsystem. Es gilt für die Stromübertragung des Kraftwerks, den Stromempfang und die Stromverteilung des Stromsystems sowie der Umspannwerke der Industrieunternehmen, um die Ziele der Kontrolle, des Schutzes und der Inspektion zu erfüllen.
Gebrauchszustand
Umgebungstemperatur: -15 Grad bis +40 Grad
Relative Luftfeuchtigkeit: Tagesdurchschnitt kleiner oder gleich 95 %
Monatsdurchschnitt Kleiner oder gleich 90 %
Höhe über dem Meeresspiegel: Weniger als oder gleich 1000 m
Erdbebenstärke kleiner oder gleich 8
Keine Gefahr von Feuer, Explosion, schwerer Verschmutzung oder chemischer Erosion.
Wichtige technische Parameter
Wichtige technische Parameter von Vakuumschaltanlagen
|
NEIN. |
Name |
Einheit |
Daten |
|
|
1 |
Nennspannung |
KV |
3,6,10 |
|
|
2 |
Nennstrom |
A |
630,1000,1250,1600, 2000,2500,3150 |
|
|
3 |
Nennfrequenz |
Hz |
50 |
|
|
4 |
Kurzzeittolerante Nennspannung |
kA |
20, 25, 31.5, 40 |
|
|
5 |
Nennspitzentolerante Spannung |
kA |
50, 63, 80, 100 |
|
|
6 |
Nennfrequenztolerante Spannung |
Inter-polar /polar zur Erde |
kV |
42/1min |
|
Inter-Fraktur |
kV |
48/1min |
||
|
7 |
Blitzschlagtolerante Nennspannung |
Inter-polar /polar zur Erde |
kV |
75 |
|
Inter-Fraktur |
kV |
85 |
||
|
8 |
Bewertete Kurzschlussdauer- |
s |
4 |
|
|
9 |
Schutzgrad |
Shell IP4X, Intervallraum IP2X |
||
Hauptparameter von Vakuumbrechern
|
NEIN. |
Name |
Einheit |
Daten |
|
|
1 |
Nennspannung |
kV |
3, 6, 10 |
|
|
2 |
Nennfrequenz |
Hz |
50 |
|
|
3 |
Nennstrom |
A |
630, 1250,1600,2000,2500,3150 |
|
|
4 |
Nenn-Leerlaufstrom bei Kurzschluss |
kA |
20,25,31.5,40 |
|
|
5 |
4s heißer stabiler Strom |
kA |
20,25,31.5,40 |
|
|
6 |
Bewerteter dynamischer stabiler Strom (Spitzenwert) |
kA |
50,63, 80,100 |
|
|
7 |
Nennfrequenztolerante Spannung |
Inter-polar /polar zur Erde |
kV |
42/1min |
|
Inter-Fraktur |
kV |
48/1min |
||
|
8 |
Blitzschlagtolerante Nennspannung |
Inter-polar /polar zur Erde |
kV |
75 |
|
Inter-Fraktur |
kV |
85 |
||
|
9 |
Bewertete Kurzschlussdauer- |
s |
4 |
|
Anleitung zum Aufbau
Die metallgekapselte Mittelspannungsschaltanlage besteht aus dem festen Schrankkörper und dem ausziehbaren Teil (den Schubladen). Das Gehäuse des Schranks und die Zwischenbretter sind alle mit Brettern aus einer Aluminium-Zink-Legierung verschraubt. Der Schutzgrad des Schrankgehäuses kann IP4X und IP2X jedes Zwischenraums erreichen.
Der Schrank verfügt über die Funktionen eines Deckenein- und -auslasses, eines Kabelein- und -auslasses sowie eines Links-{0}}Rechtskontakts. Ordnen Sie die Schaltschränke je nach Verwendungszweck an, um ein Stromverteilungsgerät zusammenzustellen, das die vorgesehene Funktion erfüllen kann.
Die Montage und Inbetriebnahme der Schaltanlage kann frontseitig erfolgen. Der Schrank kann an der Wand aufgestellt werden, um Platz zu sparen und die Investition zu senken.
Der Schrankkorpus
Der Korpus und die Zwischenplatten des Schranks werden nach dem Prozess der CNC-Werkzeugmaschine und der Mehrfachbiegetechnologie mit einer Aluminium-Zink-Legierungsplatte verschraubt, so dass die zusammengebauten Schränke die Einheitlichkeit der Struktur und der Abmessungen gewährleisten können. Die Platte aus Aluminium-Zink-Legierung hat die Funktionen Korrosionsbeständigkeit und Oxidationsbeständigkeit und weist eine höhere mechanische Robustheit als die gewöhnliche Stahlplatte auf. Der Schrank ist durch die Intervallplatinen in Schubladenraum, Sammelschienenraum, Kabelraum und Relais-Instrumentenraum unterteilt, wobei jede Einheit separat geerdet ist. Die Türen des Schranks werden alle mit dem Technologieverfahren des elektrostatischen Spritzens behandelt, um den Oberflächen die Vorteile von Schlagfestigkeit, Korrosionsbeständigkeit und Schönheit usw. zu verleihen.
Die Schublade
Die Schubladen können je nach Verwendungszweck in Leistungsschalter-Schublade, Spannungswandler-Schublade, Messschublade, Trennschublade und Stationsschublade unterteilt werden. Die Schubladen mit gleicher Nutzung können untereinander ausgetauscht werden. Die Schubladen verfügen über Test-/Trenn- und Arbeitspositionen im Inneren des Schranks, wobei jede Position mit einer Verriegelungseinheit ausgestattet ist, um sicherzustellen, dass sich die Schubladen in den beiden oben genannten Positionen nicht frei bewegen können.
Schubladenraum für Leistungsschalter
Um die Bewegung der Schublade zu ermöglichen, wurde im Isolierraum ein spezieller Kanal installiert. Beim Bewegen des Leistungsschalters zwischen der Prüfstellung und der Arbeitsstellung öffnet oder schließt sich das Trennventil automatisch, um sicherzustellen, dass das Bedienpersonal nicht mit dem geladenen Körper in Berührung kommen kann. Die Schubladen können bei geschlossener Schranktür bedient werden. Durch das Überwachungsfenster ist die Position der Schublade im Inneren des Schranks sowie eventuelle Etiketten auf der Schublade erkennbar. All dies gewährleistet die Sicherheit des Bedien- und Wartungspersonals.
Die Installation der Schaltanlage (siehe beigefügte Diagramme)
Die Konstruktion der Basis der Schaltanlage muss den entsprechenden Spezifikationen der „Technischen Spezifikationen für den Bau und die Inspektion elektrischer Energie“ entsprechen.
Bei der Installation der Schaltanlage muss der Beton zweimal bewässert werden. Das erste Mal, dass der Beton bewässert wird, ist für die Installationskomponenten der Schaltanlage, also für den Winkelstahl, den Vierkantstahl oder den Installationsgrund des Kanalstahls. Beim zweiten Mal wird die zusätzliche Betonschicht, normalerweise 60 mm dick, bewässert. Die Höhe des Betons muss 1 bis 3 mm niedriger sein als die Oberfläche des Bauteils, wenn die zusätzliche Betonschicht bewässert wird.
Die Grundstruktur des Rahmens finden Sie in den beigefügten Diagrammen.
Bei der Installation des Grundstrukturrahmens muss die Installationsqualität sichergestellt werden. Der Technologiestandard der Installation des Strukturrahmens beträgt 1 m2mit 1mm Toleranz.
Die Installationsgrundlage und die Installationsmaße der Schaltanlage entnehmen Sie bitte den beigefügten Diagrammen.
Wenn der Schrankkörper einsträngig ist, beträgt der Durchgang vor dem Schrank im besten Fall 2,5 m und bei zweireihigem Korpus 3 m.
Transportieren Sie die Schaltanlage entsprechend den Anforderungen des Projekts und den Angaben im Diagramm an einen bestimmten Ort. Wenn Sie eine lange Reihe von Schränken (mehr als 10 Sätze) aufstellen, müssen Sie mit der Anordnung in der Mitte beginnen.
Benutzen Sie spezielle Transportfahrzeuge wie Kräne oder Gabelstapler. Walzen und Brecheisen sind verboten.
Nehmen Sie die Schublade des Leistungsschalters im Schrank heraus; Bewahren Sie es zur guten Pflege an einem anderen Ort auf.
Lösen Sie den Schalter, um die Kabelabdeckung zu entfernen.
Entfernen Sie die Abdeckung vom Steuerschlitz auf der linken Seite des Gehäuses. Die Abdeckung des Steuerschlitzes auf der rechten Vorderseite wird auf die gleiche Weise entfernt.
Entfernen Sie das Hebebrett und das Befestigungselement.
Installieren Sie die Schränke der Reihe nach auf der oben genannten Grundlage. Die Installationsebene der Schaltanlage darf sowohl in horizontaler als auch in vertikaler Position 2 mm nicht überschreiten.
Wenn die Schaltanlagenbaugruppe fertig ist, kann sie durch Bodenpersonal mit dem Grundgerüst verbunden oder durch Elektroschweißen verschweißt werden.
Die Sammelschienen in der Schaltanlage sind alle segmentierte quadratische Sammelschienen. Lediglich die Anzahl und die Spezifikation der Sammelschiene unterscheiden sich, wenn ein anderer Strom gewählt wurde. Daher müssen die folgenden Installationsprozesse befolgt werden:
Reinigen Sie die Sammelschiene mit einem weichen, sauberen und trockenen Tuch; Überprüfen Sie, ob die Isolierbuchse beschädigt ist. Bestreichen Sie die Verbindungsteile mit etwas Leitcreme oder neutraler Vaseline.
Installieren Sie die Sammelschiene einen Schrank nach dem anderen. Verbinden Sie den Sammelschienenabschnitt mit der entsprechenden kleinen Abzweigsammelschiene und setzen Sie beim Verschrauben die entsprechenden Pads ein. Befestigen Sie es mit Schrauben.
Verbinden Sie die Erdungsschiene jedes Schranks mit der vorinstallierten Anschlussplatine;
Schließen Sie alle Erdungskabel im Inneren des Schranks an.
Verbinden Sie die Grundstruktur mit den Erdungsklemmen;
Verbinden Sie die Erdungsleitung des Erdungsmesserschalters mit der Haupterdungsschiene der Verteilerplatte.
Beispiel für die Systemanwendung (siehe beigefügtes Diagramm)
| Ein Busbar-Raum | B Handwagenraum des Leistungsschalters | C Kabelraum | D Instrumentenraum des Relais |
| 1.1 Druckentlastungsvorrichtung | 1.2 Kontrollieren Sie den kleinen Schlitz | 1. Die Hülle | 2. Abzweigschiene |
| 3. Sammelschienenbuchse | 4. Die Hauptsammelschiene | 5. Statisches Kontaktgerät | 6. Statische Kontaktbox |
| 7. Stromwandler | 8. Der Erdungsschalter | 9. Das Kabel | 10. Blitzableiter |
| 11. Erdung der Hauptsammelschiene | 12. Montage-Isolierplatine | 13. Die Isolierplatine | 14. Der sekundäre Stecker |
| 15. Handwagen des Leistungsschalters | 16. Die Heizung | 17. Ausziehbare horizontale Isolierplatte | 18. Betätigungsmechanismus des Erdungsschalters |
| 19. Das untere Brett |
